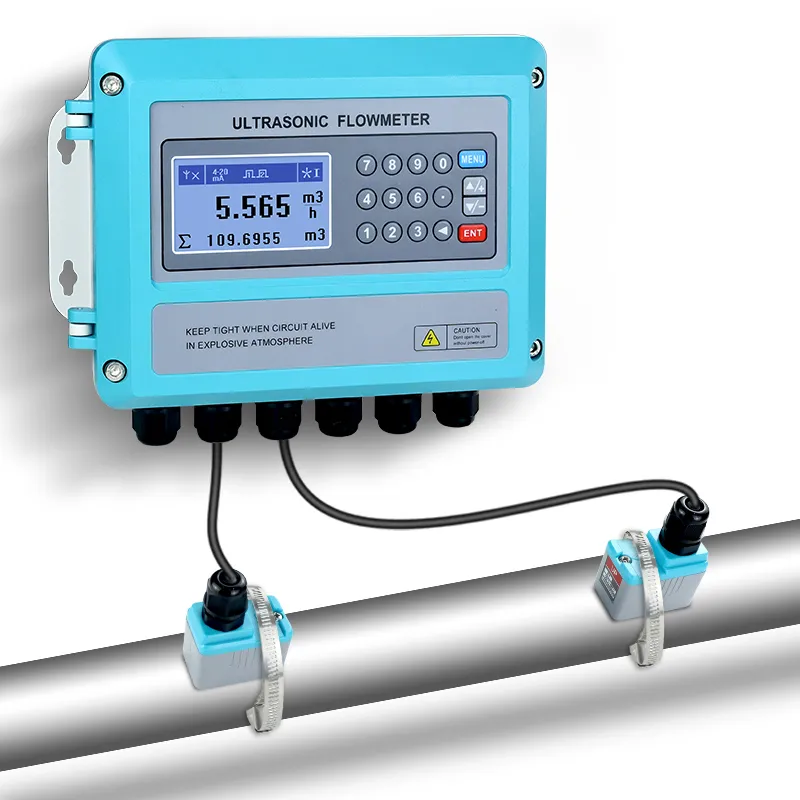

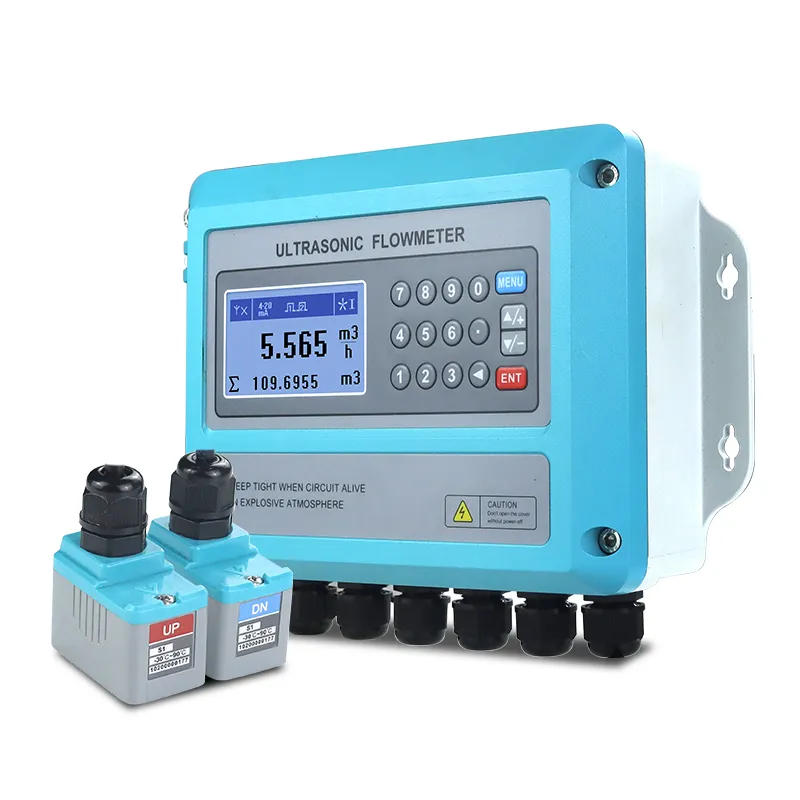

Misuratore di portata ad ultrasuoni a parete

il misuratore di portata ad ultrasuoni a parete adotta un convertitore a parete diviso con trasduttori a morsetto/inserto/in linea, che coprono DN15-6000 tubi. Supporta la misurazione del flusso e del calore, dotato di uscite RS485, 4-20mA e funzionamento LCD intuitivo.

caratteristiche del misuratore di portata ad ultrasuoni a parete

  • host a parete diviso, facile installazione a parete e salvaspazio

  • compatibile con clamp-on, inserimento e in linea tre tipi di trasduttore

  • copre DN15-6000 gamma di tubi, supporta il calcolo del flusso di liquido e del calore

  • ampia temperatura del fluido: -30 ℃ ~ 130 ℃, adattabile a vari media

  • segnali multipli: 4-20mA, relè a impulsi, modbus RS485 isolato

  • grande menu LCD, Correzione del flusso multipunto per alta precisione

  • supporta percorsi di misurazione singoli/doppi/quattro, uscita segnale stabile

  • archiviazione dati USB, intervallo di registrazione personalizzabile; file indipendente autogenerato al mese


specifica del misuratore di portata ad ultrasuoni a parete

precisione di misurazione 1.5 classe
ripetizione 0.2%
portata di velocità di flusso 0.5 ~ 5 m/s
principio di misurazione principio di differenza di tempo di propagazione ad ultrasuoni, funzionamento parallelo a doppia CPU, funzionamento a punto flottante a 4 byte
periodo di misurazione 500mS (2 volte al secondo)
alimentatore funzionante isolato DC8-36V o AC85-264V
ingresso segnale ingresso analogico 4-20mA a 3 canali, può inserire pressione, livello del liquido, temperatura e altri segnali; Resistenza al platino a 3 fili a 2 canali
uscita RS485 isolata standard a 1 canale, uscita 4-20mA o 0-20mA isolata a 1 canale (opzionale attivo/passivo)
uscita segnale protocollo HART opzionale; uscita OCT isolata a doppio canale
seriale bidirezionale a 1 canale, interfaccia universale periferica, connessione 4-20mA, segnale di frequenza, stampante termica, registratore dati, ecc.
protocollo di comunicazione protocollo Modbus RTU
consumo energetico corrente di lavoro 50mA (In condizioni di nessuna connessione alla tastiera e nessun suono del cicalino)
sensore tipo esterno, tipo di inserimento e tipo di segmento di tubo


diagramma del misuratore di portata ad ultrasuoni a parete

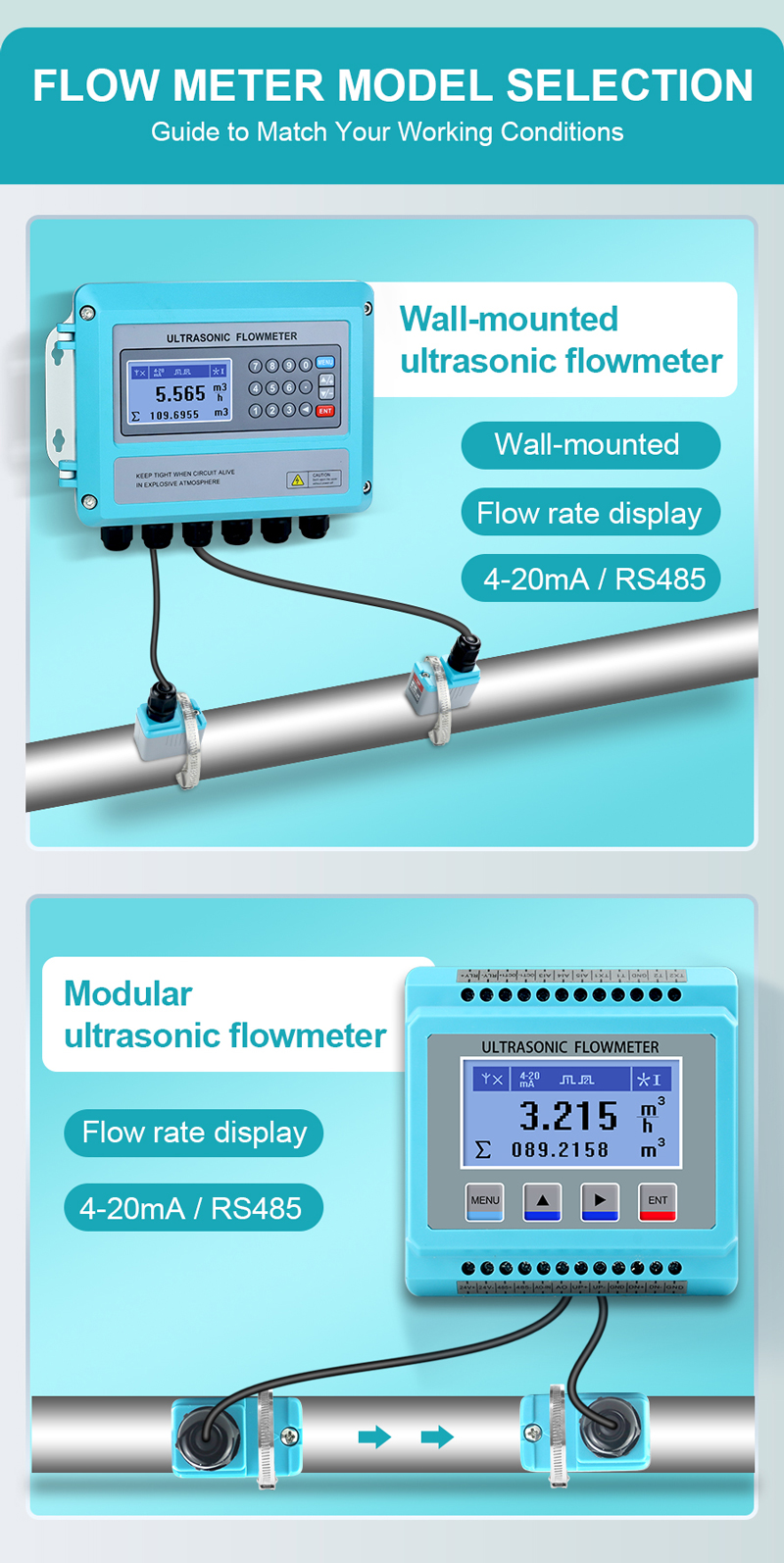

Wall Mounted Ultrasonic Flow Meter for Radar Level Transmitter
