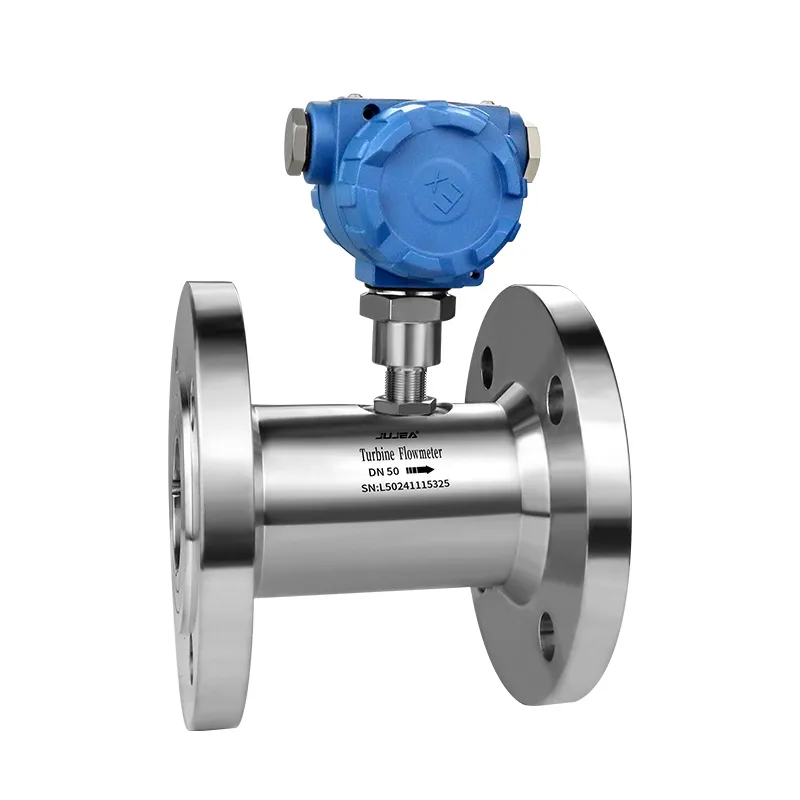

  • turbine flow sensor for handheld water flow meter

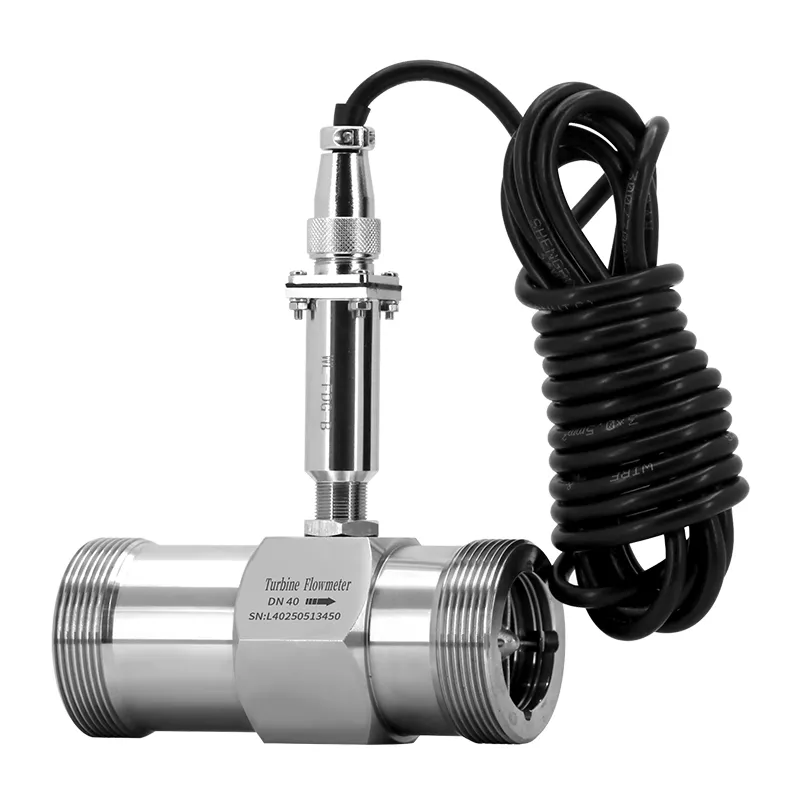

  • turbine flow sensor for industrial water flow meter

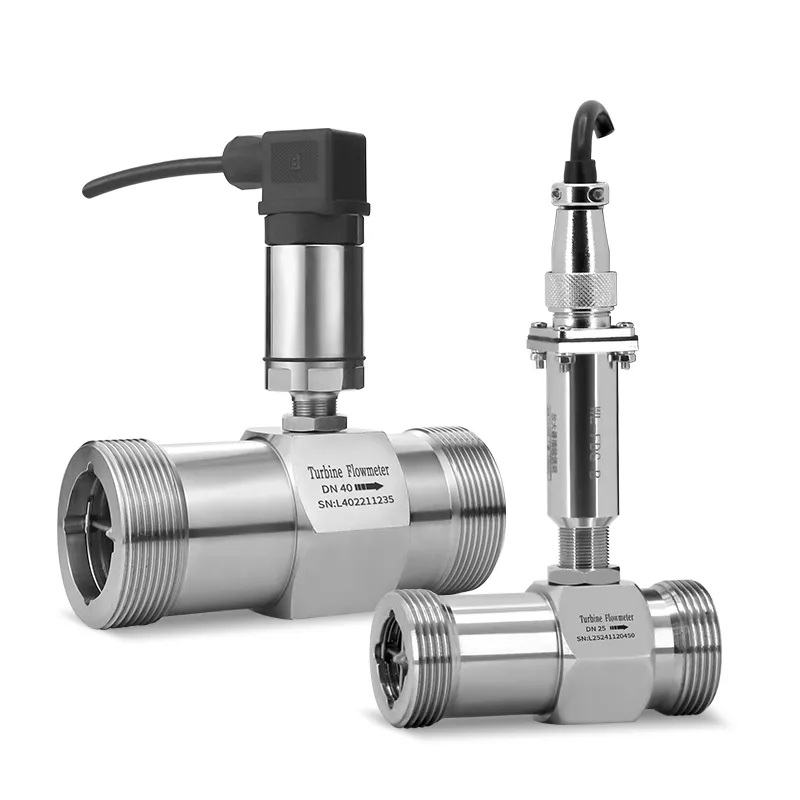

  • turbine flow sensor for inline flow meter for water

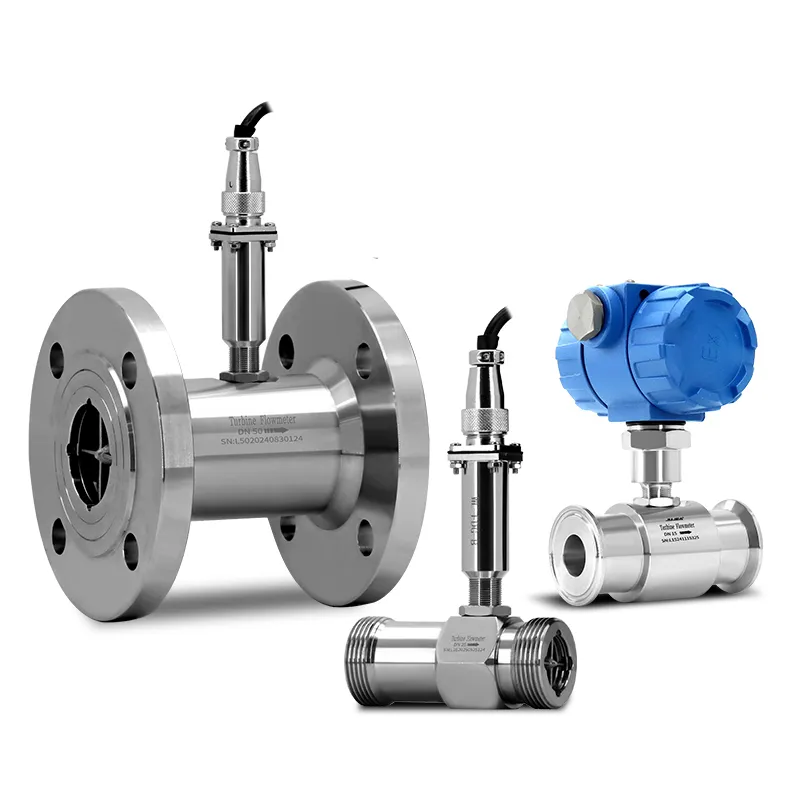

  • turbine flow sensor for fluid meters

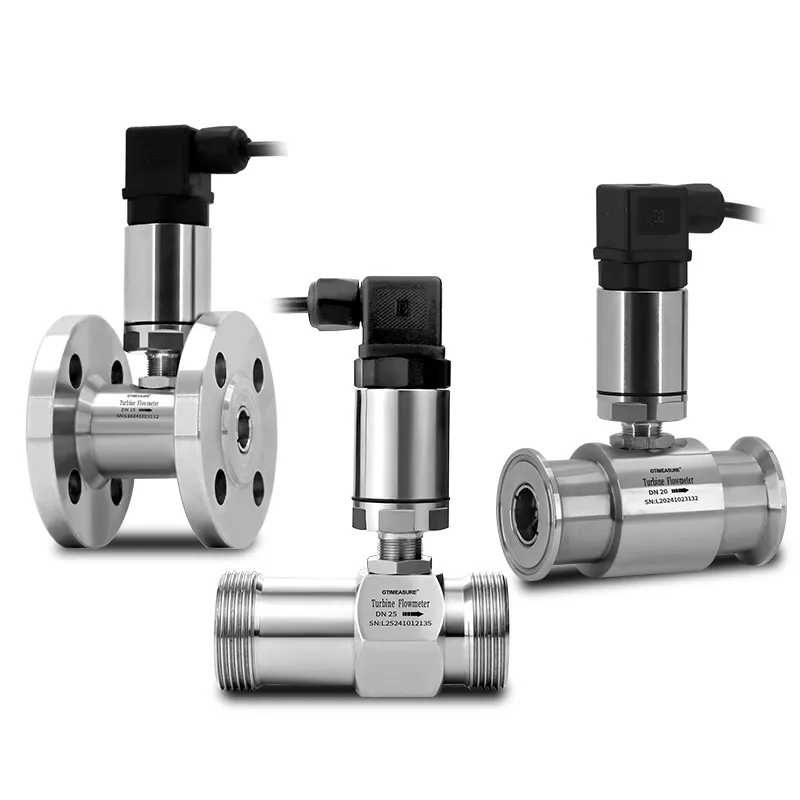

  • turbine flow sensor for inline water flow meter
  • turbine flow sensor for handheld water flow meter
  • turbine flow sensor for industrial water flow meter
  • turbine flow sensor for inline flow meter for water
  • turbine flow sensor for fluid meters
  • turbine flow sensor for inline water flow meter

Sensore di flusso della turbina

il sensore di flusso della turbina LWGY si adatta a liquido pulito a bassa viscosità, supporta connessioni filettatura/flangia/morsetto, uscite segnali pulse/4-20mA/RS485. La sua offre una precisione fino a ± 0.5%, eccellente rigidità e risposta rapida soddisfano le esigenze di controllo quantitativo, monitoraggio del flusso nelle industrie petrolifere liquide, chimiche, del trattamento delle acque e dell'energia.

caratteristiche del sensore di flusso della turbina

  • elevata precisione di misurazione ed eccellente rigidità per fluidi puliti a bassa viscosità

  • corpo sensore compatto, tipi di connessione multipli: filettatura, flangia, morsetto sanitario

  • rotore in acciaio inossidabile, risposta sensibile alle cambi di velocità di flusso

  • piccola perdita di pressione, resistenza minima al terreno di conduttura

  • uscita segnale a impulsi Standard, abbina con il trasmettitore totalizzatore di flusso

  • ampio rapporto di misurazione, Stabile in condizioni di flusso variabile

  • struttura interna semplice, facile smontaggio per pulizia e manutenzione

  • parti umidificate in PTFE anticorrosione opzionali per liquidi corrosivi chimici


specifica del sensore di flusso della turbina

mezzo misurato senza impurità, liquido a bassa viscosità e non fortemente corrosivo
Standard di esecuzione sensore di flusso a turbina (JB/T9246-2016)
regolazione di verifica misuratore di portata a turbina (JJG1037-2008)

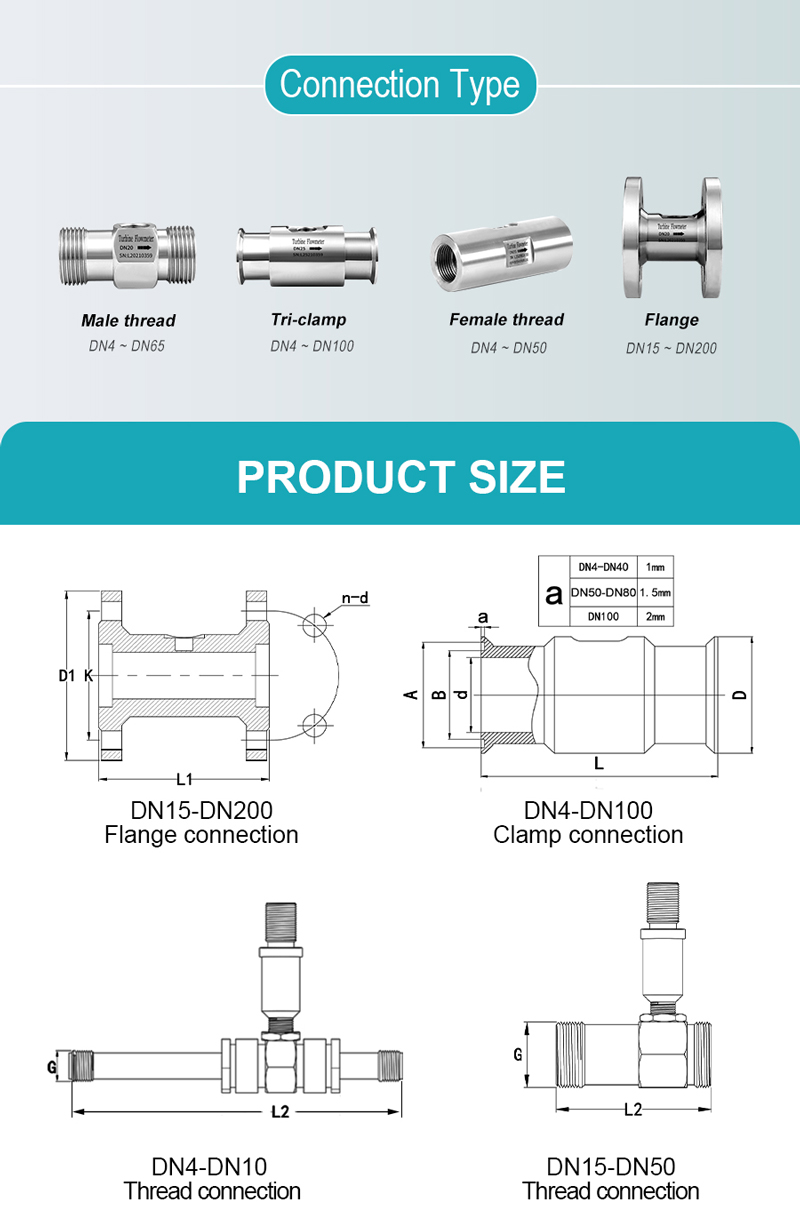

strumento calibro e metodo di connessione tipo di connessione flangia: DN15-DN200; DN4-DN200; Tipo di connessione del telaio del morsetto: DN4-DN100
flangia Standard standard convenzionale HG/T 20592-2009
altri standard standard flangia tubo internazionale come DIN tedesco, ANSI americana, JS giapponese
Standard nazionali delle flange per tubazioniAd esempio gli standard del Ministero dell’Industria Chimica e quelli del Ministero della Meccanica
Specifiche relative alle filettatureSpecifiche convenzionaliFilettatura britannica per tubi (filettatura esterna)
Altre specificheFilettatura interna, filettatura sferica, filettatura NPT, ecc.
Classe di precisione e corrispondente ripetibilitàClasse di precisione*1±1%R±0,5%R±0,2%R (richiede personalizzazione)
Ripetibilità≤0,33%≤0,17%≤0,07%
Rapporto di gamma6:1, 10:1, 20:1
Condizioni di verificaDispositivo di verificaDispositivo di verifica della portata dei liquidi secondo il metodo del misuratore campione; Dispositivo di verifica della portata dei liquidi basato sul metodo della massa statica
Condizioni ambientaliTemperatura ambiente: 20℃; Umidità relativa: 65%
Condizioni di funzionamentoTemperatura del fluidoStandard: -20℃~80℃; T: -40℃~180℃
Temperatura ambiente-20℃~60℃
Umidità relativa5%~90%
Pressione atmosferica86 kPa~106 kPa
Funzione di uscitaUscita di segnaleSegnale a impulsi, segnale 4-20 mA
Uscita di comunicazioneComunicazione RS485, protocollo HART
Alimentazione di servizioAlimentazione esterna+24 V CC, adatta per l’uscita 4-20 mA, l’uscita a impulsi, l’RS485, ecc.
Alimentazione internaCM0, CM4 (1 set di batteria al litio da 3,6 V e 19 Ah)
Interfaccia della linea di segnaleConnettore tipo NHirschmann conforme alla norma DIN 43650 o spina aeronautica CX165P
Tutta la serieFibbia metallica impermeabile con filettatura interna M20×1,5
Grado di protezione antideflagranteExdIIC T6 Gb
Grado di protezioneIP65 o superiore (personalizzabile)


diagramma del sensore di flusso della turbina

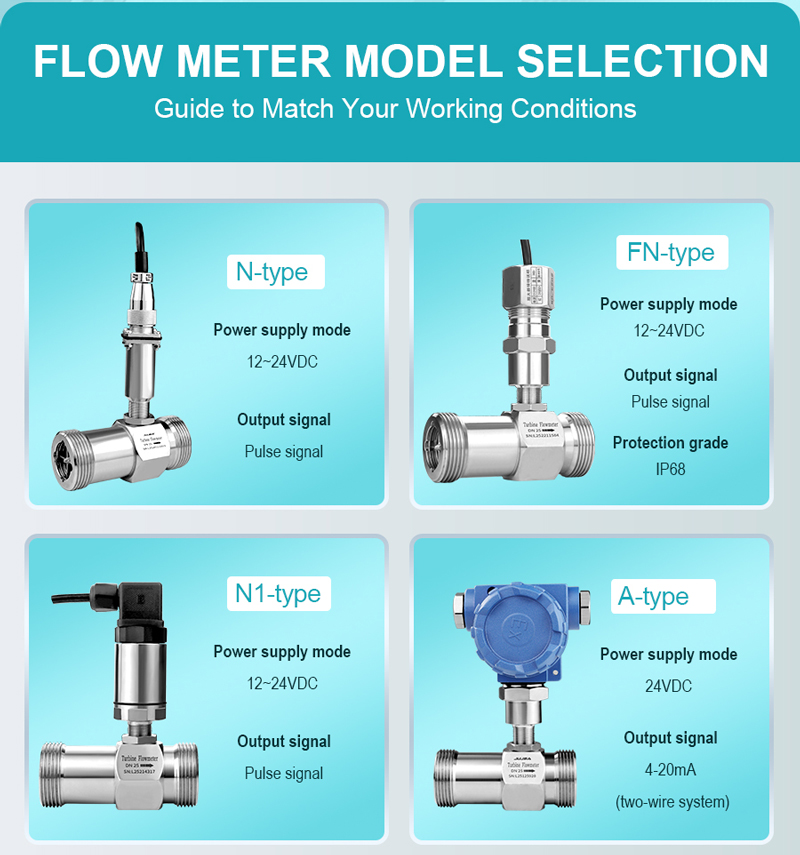

Turbine Flow Sensor for Reed Chain Level Transmitter

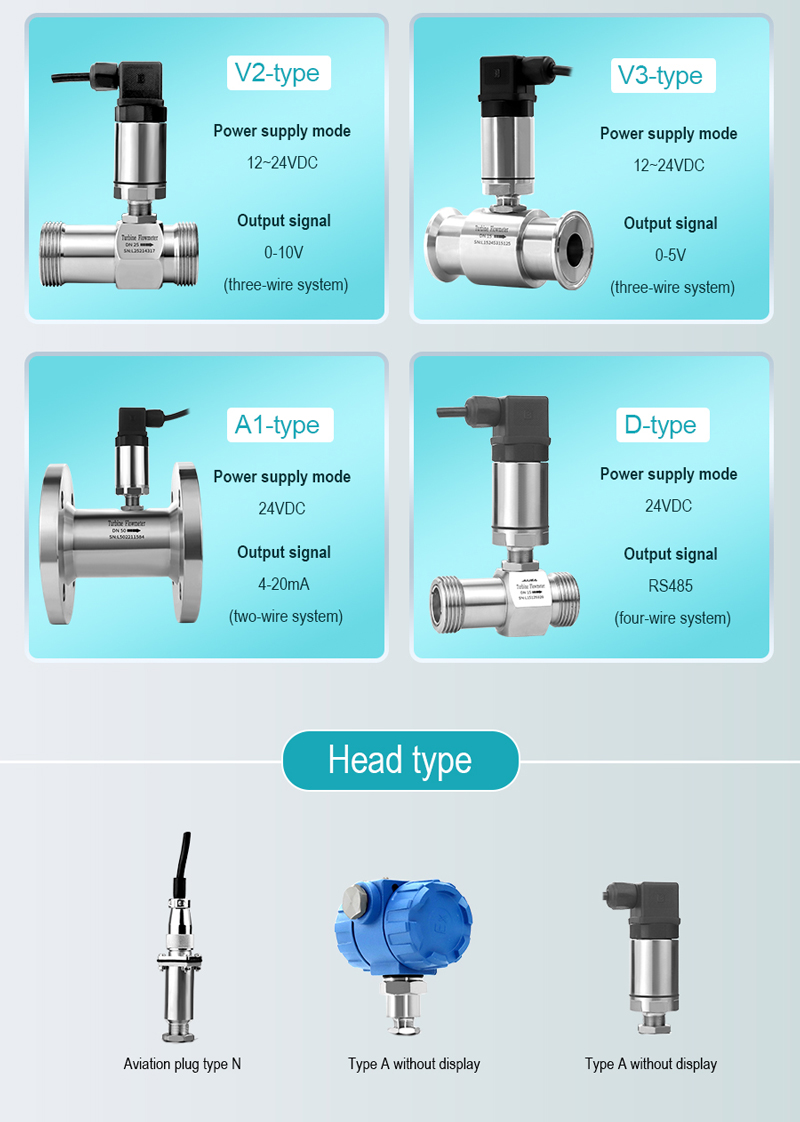

Turbine Flow Sensor for Radiometric Level Measurement
