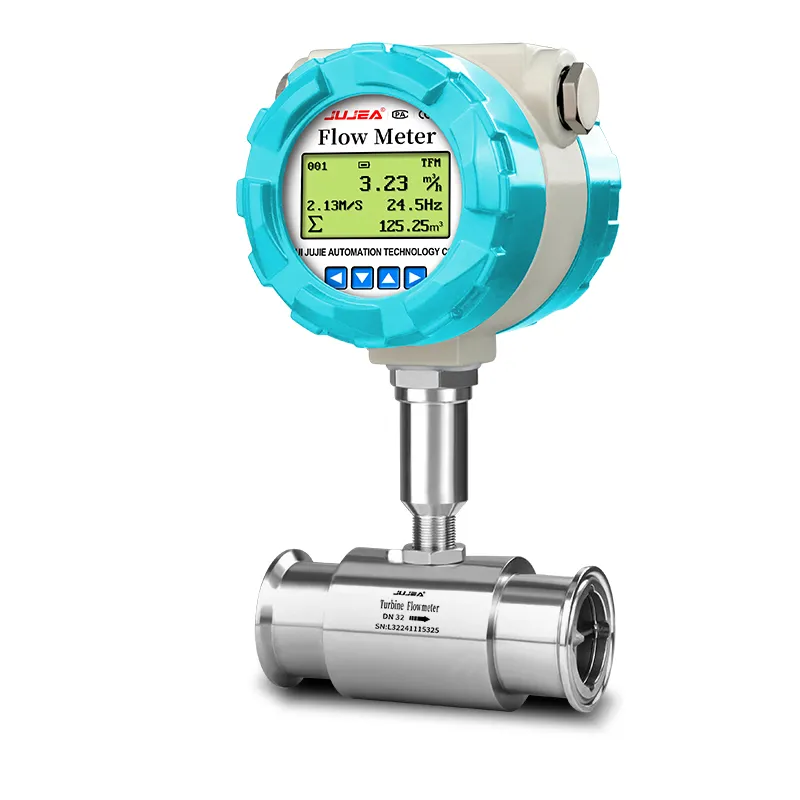

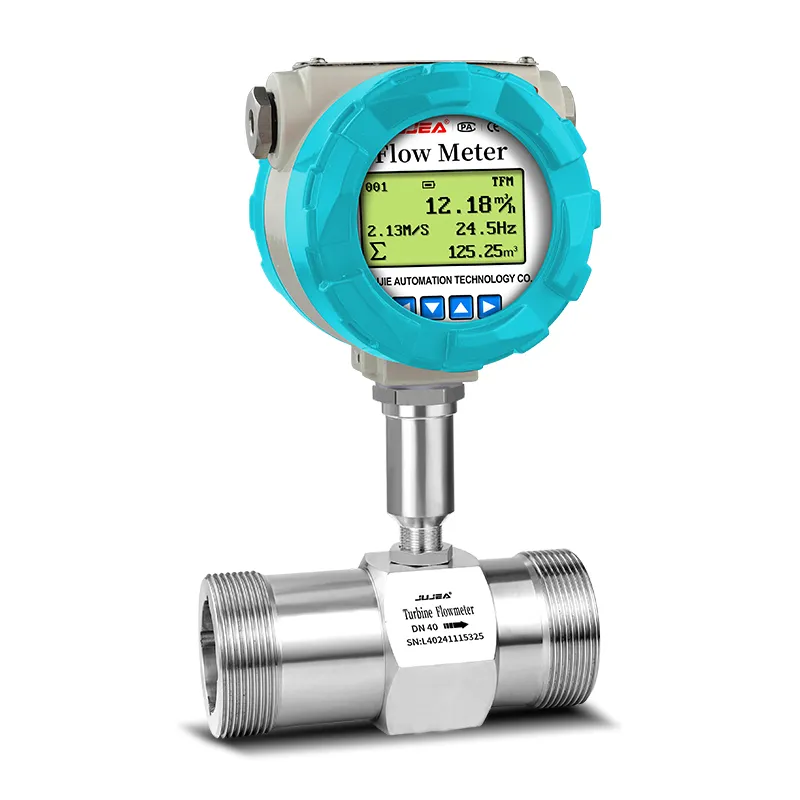

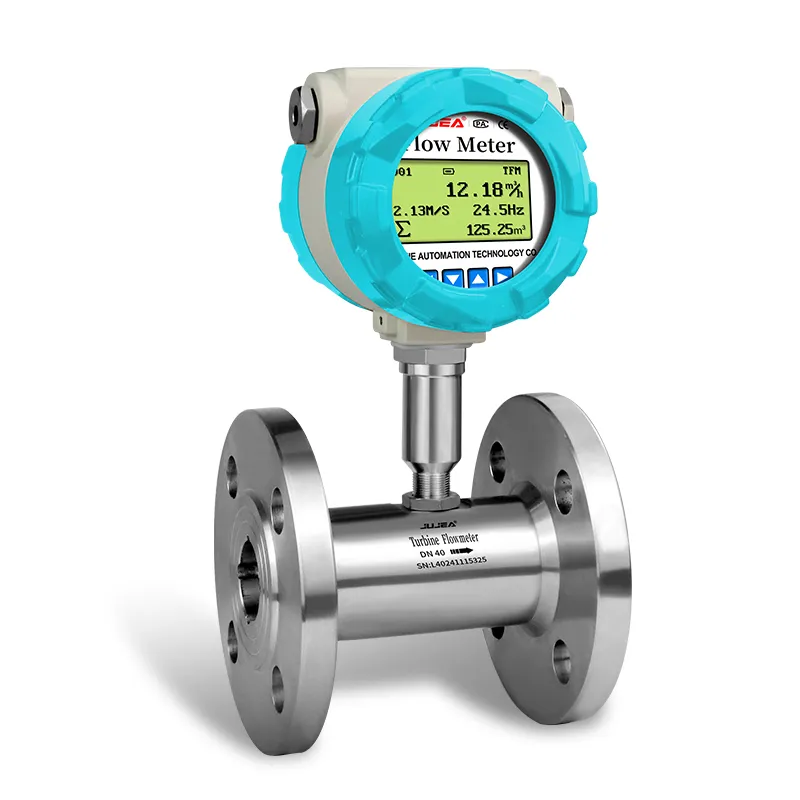

Misuratore di portata a turbina liquida

il misuratore di portata a turbina serie GTLWGY ad alta precisione utilizza la tecnologia di bilanciamento della coppia per fornire una precisione del ± 0.5%, eccellente rigidità e risposta rapida. Dotato di un design robusto e leggero con bassa manutenzione, si integra perfettamente tramite 4-20mA, pulse, 0-10v,0-5V o RS485 Modbus. Per ambienti difficili, le opzioni personalizzate includono la certificazione antideflagrante ExdIICT6 Gb, resistenza alle alte temperature fino a 180 ° c, livello di protezione IP68 e modelli in PTFE resistenti alla corrosione.

caratteristiche del misuratore di portata a turbina liquida

alta precisione: fornisce fino a ± 0.5% di precisione con eccellente precisione.
risposta rapida: cattura i cambi di flusso transitori istantaneamente, ideale per dosaggio quantitativo.
ampio rapporto di Turn-down: esegue in modo affidabile su ampi flussi con una caduta di bassa pressione.
compatto e robusto: design leggero con un alloggiamento durevole in acciaio inossidabile per una facile installazione.
integrazione intelligente : supporta uscite multisegnale inclusi 4-20mA, Pulse e RS485 Modbus.
ambiente duro pronto: ExdIICT6 Gb opzionale a prova di esplosione e 180 °C ad alta temperatura e IP68 impermeabile per processi difficili.

specifica del misuratore di portata a turbina liquida

medio	nessuna impurità, bassa viscosità, nessun liquido corrosivo forte
Standard	sensore di flusso a turbina (JB/T9246-2016)
procedura	misuratore di portata a turbina (JJG1037-2008)
calibro e connessione dello strumento	flangia	DN15-DN200
	filettato	DN4-DN65
	morsetto	DN4-DN100
flangia	Standard	HG20592-2009
	altri-internazionali	DIN, ANSI, JS
	altri-domestico	standard dell'industria chimica, standard del macchinario
filettatura	specifica	filettatura del tubo britannico (filettatura esterna)
filettatura	altri	filettatura interna, filettatura sferica, filettatura NPT, ecc.
precisione di ripetizione	precisione	1.0 livello, livello 0.5, livello 0.2 (Deve essere personalizzato)
precisione di ripetizione	ripetizione	≤ 0.33%, ≤ 0.16%, ≤ 0.067%
rapporto di portata	1:6; 1:10; 1:20
calibrazione	condizioni di calibrazione	calibrazione del flusso di liquido Standard metodo di massa statica calibrazione del flusso di liquido temperatura ambiente 20 umidità ambientale ℃ 65%
utilizzare	temperatura media	configurazione Standard-20 ℃ ~ 100 ℃ T1 (Tipo generale, personalizzato) -20 ℃ ~ 120 ℃ T2 (tipo ad alta temperatura, personalizzato) -20 ℃ ~ 150 ℃ T3 (tipo ad alta temperatura, personalizzato) -20 ℃ ~ 180 ℃
	temperatura	-20 ℃ ~ 60 ℃
	umidità	5% ~ 90%
	pressione	86Kpa ~ 106Kpa
funzione di uscita	segnale	segnale a impulsi, Segnale 4-20mA
funzione di uscita	uscita	comunicazione RS485, protocollo HART
alimentatore	alimentazione esterna	+ 24VDC, adatto per uscita 4-20mA, uscita a impulsi, RS485, ecc.
alimentatore	alimentazione interna	1 set di batteria al litio 3.6V 19Ah
interfaccia segnale	tipo N	connettore Hissman DIN43650 o spina aeronautica CX165P
interfaccia segnale	gamma completa	fibbia impermeabile in metallo filettatura interna M20 × 1.5
antideflagrante	grado antideflagrante exdmuslimc T6 Gb
protezione	grado di protezione IP65

diagramma del misuratore di portata a turbina liquida

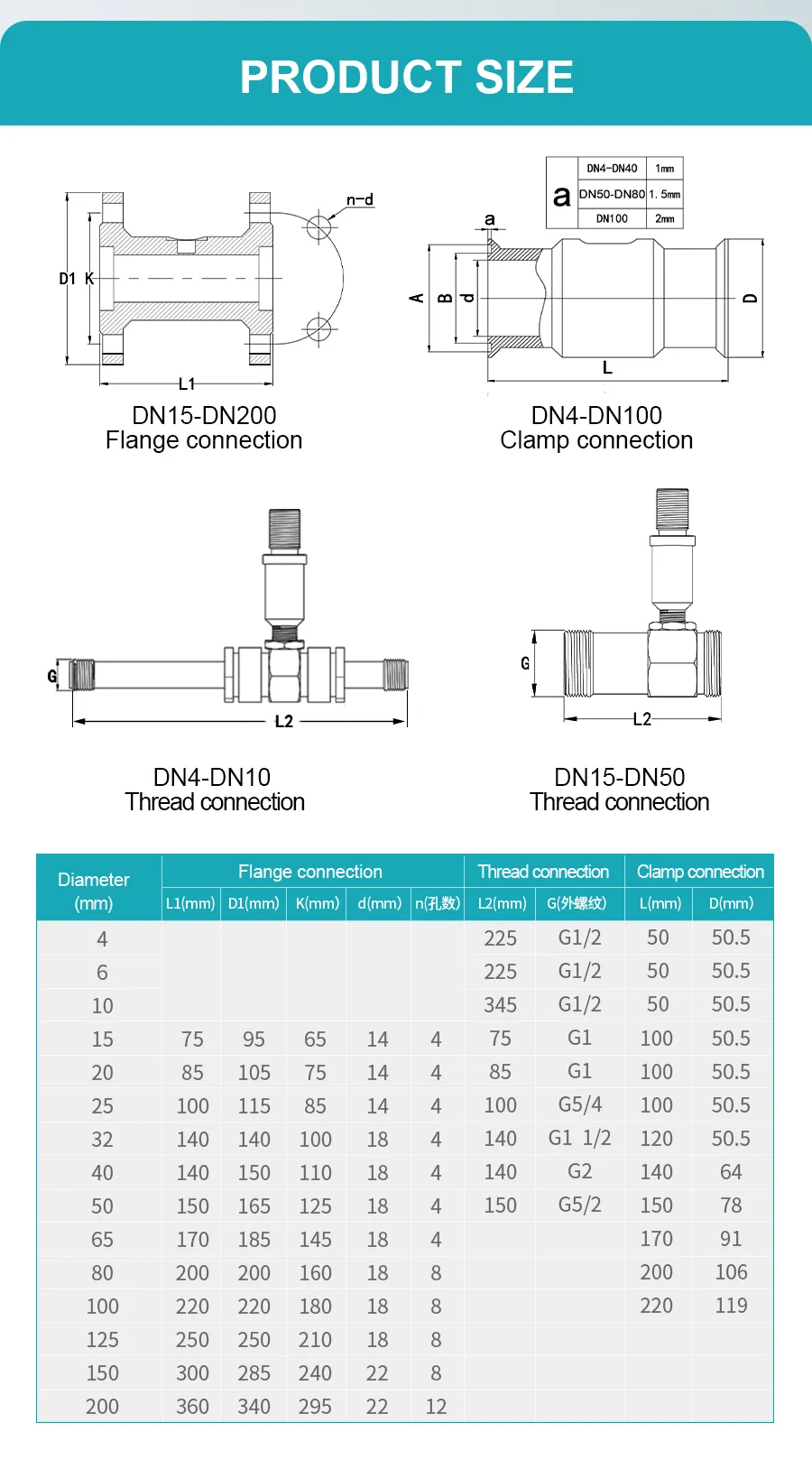

product size
