Totalizzatore di flusso GT30XF

GT30XF il totalizzatore di flusso intelligente adotta il chip del braccio, supporta il flusso di impulsi/4-20mA e i segnali di temperatura Pt100. Realizza la compensazione della temperatura del vapore/gas-pressione, il cambio dei negozi/rapporti giornalieri, con Modbus RS485 per la misurazione del flusso industriale.

caratteristiche del totalizzatore di flusso GT30XF

braccio ad alte prestazioni Cortex-M3 core, ± 0.2% FS alta precisione di misurazione
ingresso multisegnale: impulso, flusso 4-20mA, segnali di temperatura e pressione Pt100
algoritmo di compensazione del fluido professionale per vapore, gas naturale e gas generale
compensazione di emergenza integrata se i segnali di temperatura/pressione non eliminano la perdita di calcolo
archiviazione dati completa: shift/daily/mensile/annuali rapporti complessivi, Log di spegnimento
backup del disco USB per l'esportazione di tutti i record di misurazione e i parametri di configurazione
multiplo comunicazione: RS485/RS232 Modbus RTU, supporta la funzione di stampa della temporizzazione
fino a 3 uscite di allarme relè per flusso alto/basso, soglie di temperatura e pressione
visualizzazione del debug del segnale grezzo su schermo per la calibrazione e la risoluzione dei campi rapidi
montaggio a pannello integrato, alimentatore AC/DC ad ampia tensione per vari siti industriali

specifica del totalizzatore di flusso GT30XF

schermo		Display LCD monocromatico a matrice di punti 128*64 (LCD)
precisione		Display e precisione di misurazione: ± 0.2% F.S.
processore		braccio ad alte prestazioni Cortex-M3 Core RISC a 32 bit
funzione di ingresso	canale di flusso	segnali analogici: 4-20mA, 0-10mA, ecc.; Segnale di frequenza: Fr (gamma: 0.0-5000.0HZ, basso livello <1V, alto livello ≥ 5V)
	canale di temperatura	4-20mA, 0-10mA, Pt100, ecc.
	canale di pressione	4-20mA, 0-10mA, Ecc.
funzione di uscita	uscita di distribuzione	fornisce 1 set (F12) 12VDC e 2 set (Q24, P24) alimentatore sensore 24VDC, corrente di uscita massima per canale 30mA
	uscita di trasmissione	supporta 1 canale di uscita di trasmissione di corrente standard (sorgente opzionale), capacità di carico 500Ω (Max)
	uscita relè	supporta fino a 3 canali di uscita relè, valutazione contatti 3A @ 250VAC/3A @ 30VDC, Allarmi configurabili high-high, high, low, low-low-low
interfaccia di comunicazione		RS232C o RS485, supporta il protocollo Modbus RTU, baud rate (1200, 2400, 4800, 9600)
rapporto di Backup e trasferimento		supporta il protocollo USB2.0, supporta il trasferimento del rapporto combinato tramite disco U da 1G a 32G
alimentatore		alimentazione ca 220v ca/50HZ fornitura, supporta l'alimentazione cc 24VDC o 12VDC (Si prega di chiarire quando si ordina per l'alimentazione cc)
ambiente di lavoro		temperatura di esercizio: 0 ~ 50 ℃ (evita la luce solare diretta) umidità operativa: 0 ~ 85% R.H (senza condensa) altitudine:<2000 metri
peso netto dello strumento		≤ 1.0Kg
lingua		bilingue cinese e inglese

diagramma del totalizzatore di flusso GT30XF

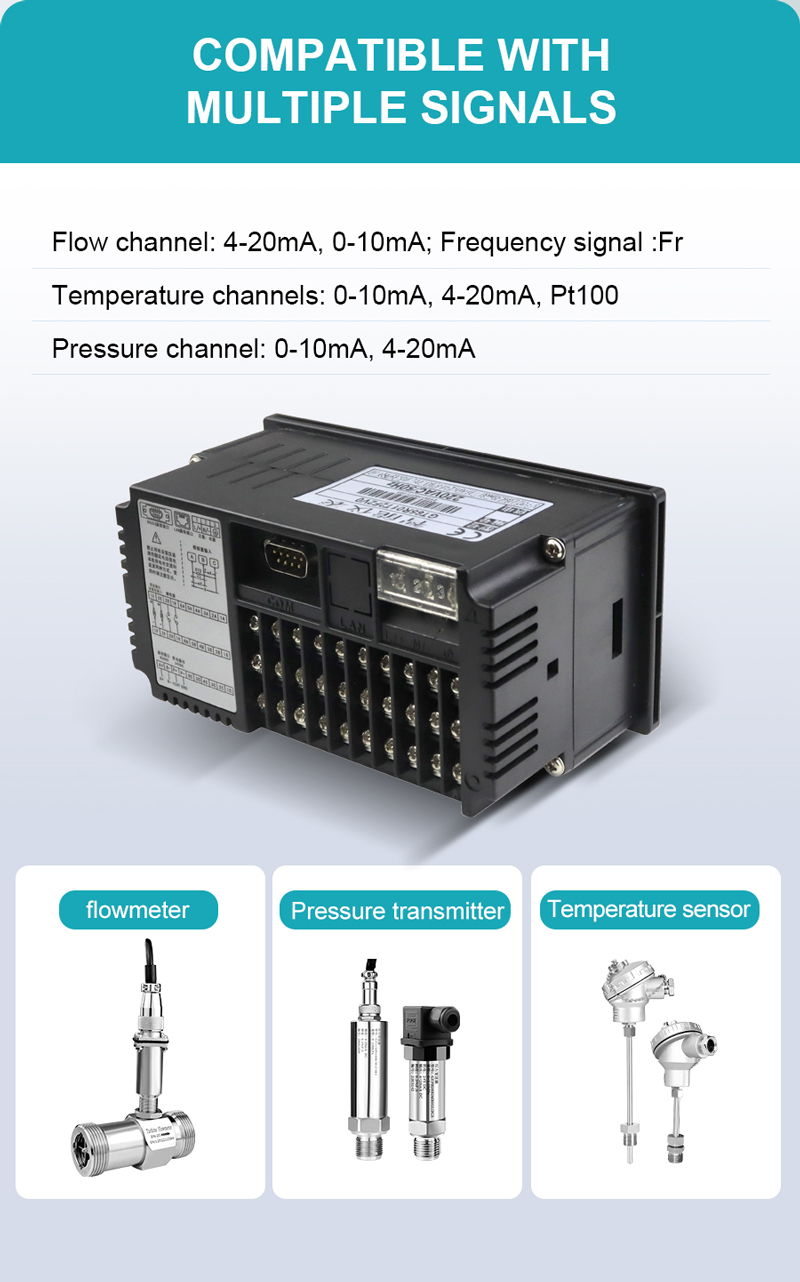

GT30XF Flow Totalizer for Industrial Instrumentation and Control

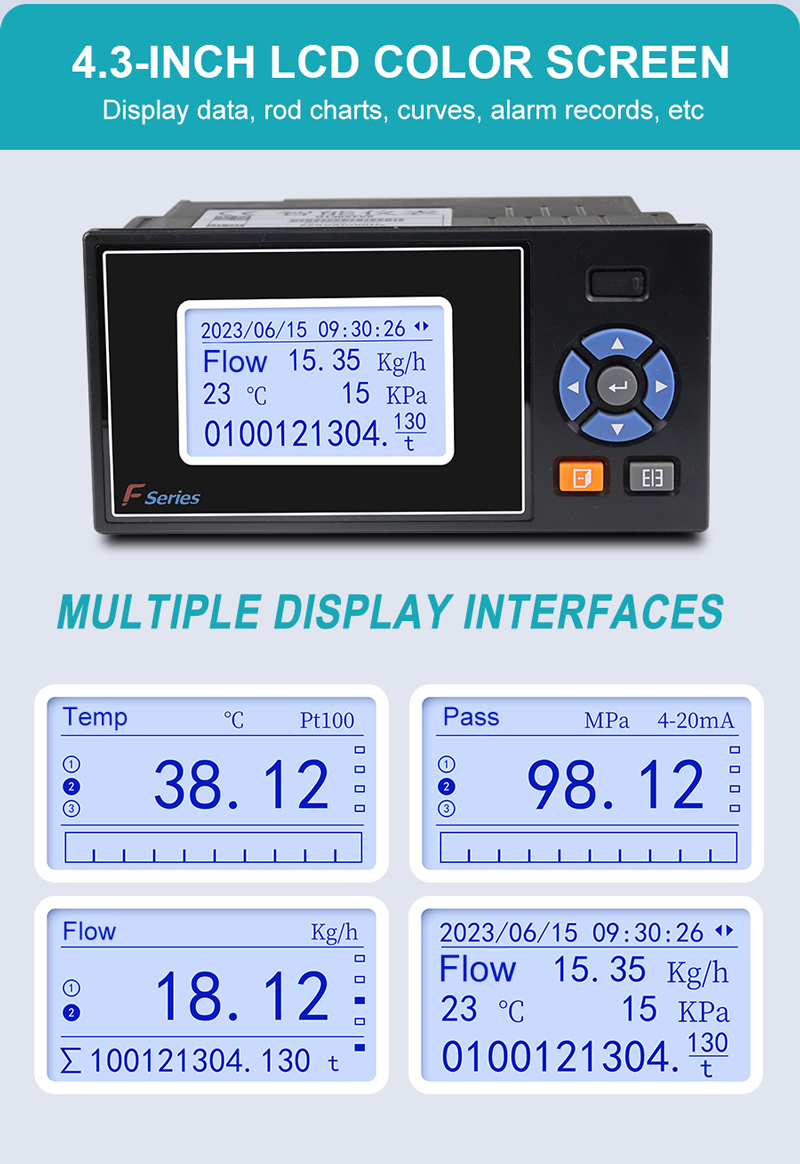

GT30XF Flow Totalizer for Instrumentation and Process Control
