Controller Batch F31D

il controller batch F31D adotta il chip ARM Cortex-M3, misuratori di portata abbinati a impulsi/4-20mA. Supporta il controllo preciso della doppia valvola e della pompa, conserva i tronchi di flusso batch/giornaliero/mensile, presenta la comunicazione RS485 Modbus e il display LCD per il dosaggio quantitativo di fluidi alimentari.

caratteristiche del Controller Batch F31D

braccio ad alte prestazioni Cortex-M3 core, ± 0.2% FS alta precisione di visualizzazione
compatibile con pulse, 4-20mA, trasmettitori di flusso/temperatura/pressione PT100
uscita relè a 3 vie per valvola di grandi dimensioni, controllo del collegamento della valvola e della pompa piccola
valore di chiusura anticipato preimpostato per evitare il riempimento overshoot
commutazione multiunità: L/m3/kg/t, supporta la compensazione della densità di gas/liquido
Stores batch, daily, Record di flusso totali mensili e annuali
doppia comunicazione RS485/RS232, modbus RTU supportato
uscita di trasmissione analogica 4-20mA integrata per strumenti secondari
montaggio a pannello integrato design, installazione leggera e facile
filtraggio completo dei guasti e piccole funzioni di interruzione del segnale per misurazioni stabili

specifica del Controller Batch F31D

Display	schermo	128*64 dot matrix schermo grigio-bianco display a cristalli liquidi (LCD)
Display	precisione	precisione Display: ± 0.2% F.S.
processore	adotta braccio ad alte prestazioni Cortex-M3 core RISC a 32 bit
funzione di ingresso	canale di flusso	segnali analogici: 4-20mA, 0-10mA e altri segnali; Segnale di frequenza: Fr (gamma: 0.0-5000.0HZ, basso livello ≤ 1V, alto livello ≥ 5V)
	canale di temperatura	0-10mA, 4-20mA, Pt100 e altri segnali
	canale di pressione	0-10mA, 4-20mA e altri segnali
funzione di uscita	uscita di distribuzione dell'alimentazione	fornisce 1 set (F12) di 12VDC e 2 set (Q24, P24) di alimentatore sensore 24VDC, la corrente di uscita massima per canale è 30mA, tra cui la corrente di flusso 24V distribuzione dell'alimentazione (Q24) E distribuzione dell'alimentazione a pressione 24V (P24) condividi lo stesso terreno
	uscita di trasmissione	supporta 1 canale di uscita di trasmissione corrente standard 4-20mA, con capacità di carico massima di 500Ω
	uscita relè	supporta 3 canali di uscita relè, capacità di contatto 3A @ 250VAC/3A @ 30VDC
funzione di comunicazione	interfaccia di comunicazione	fornisce RS232C e RS485 due interfacce di comunicazione tra cui scegliere gli utenti, supporta il protocollo Modbus RTU, baud rate (1200, 2400, 4800, 9600)
funzione di comunicazione	interfaccia di stampa	RS232C si collega direttamente alla micro stampante, baud rate 1200
alimentatore	alimentatore ca	alimentatore ca 220VAC/50HZ
alimentatore	alimentatore cc	supporta 24VDC (18VDC-36VDC) alimentatore cc; alimentatore cc
precisione di errore	errore di Clock	± 2 secondi al giorno
ambiente di lavoro (non funziona in ambienti infiammabili e corrosivi)	temperatura ambiente	0 ~ 50 ℃ (evita la luce solare diretta)
	umidità ambientale	0 ~ 85% R.H (senza condensa)
	altitudine	<2000 metri
peso netto dello strumento	≤ 1.0Kg

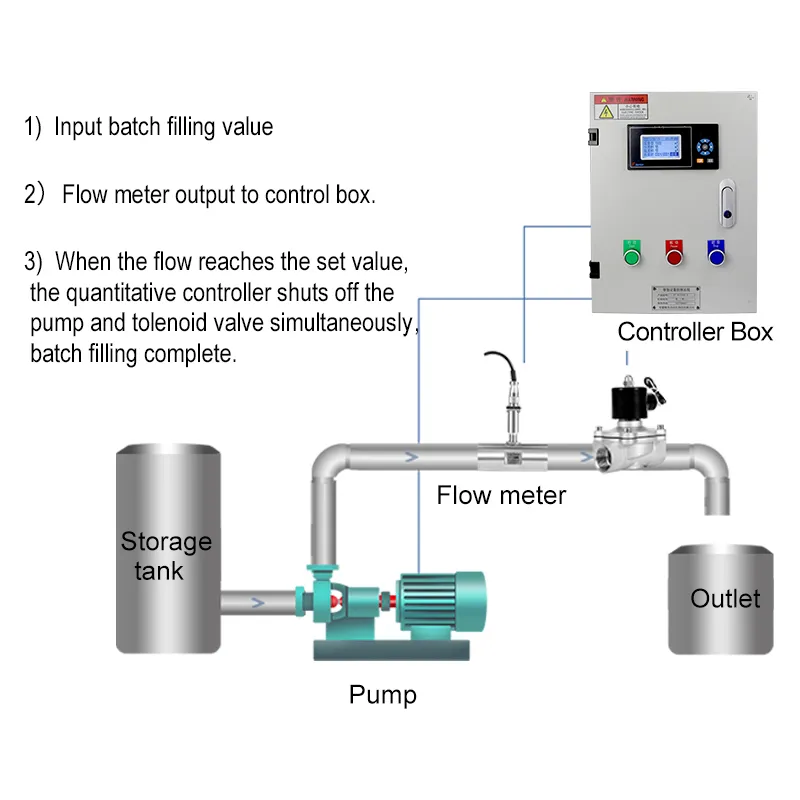

diagramma del Controller Batch F31D

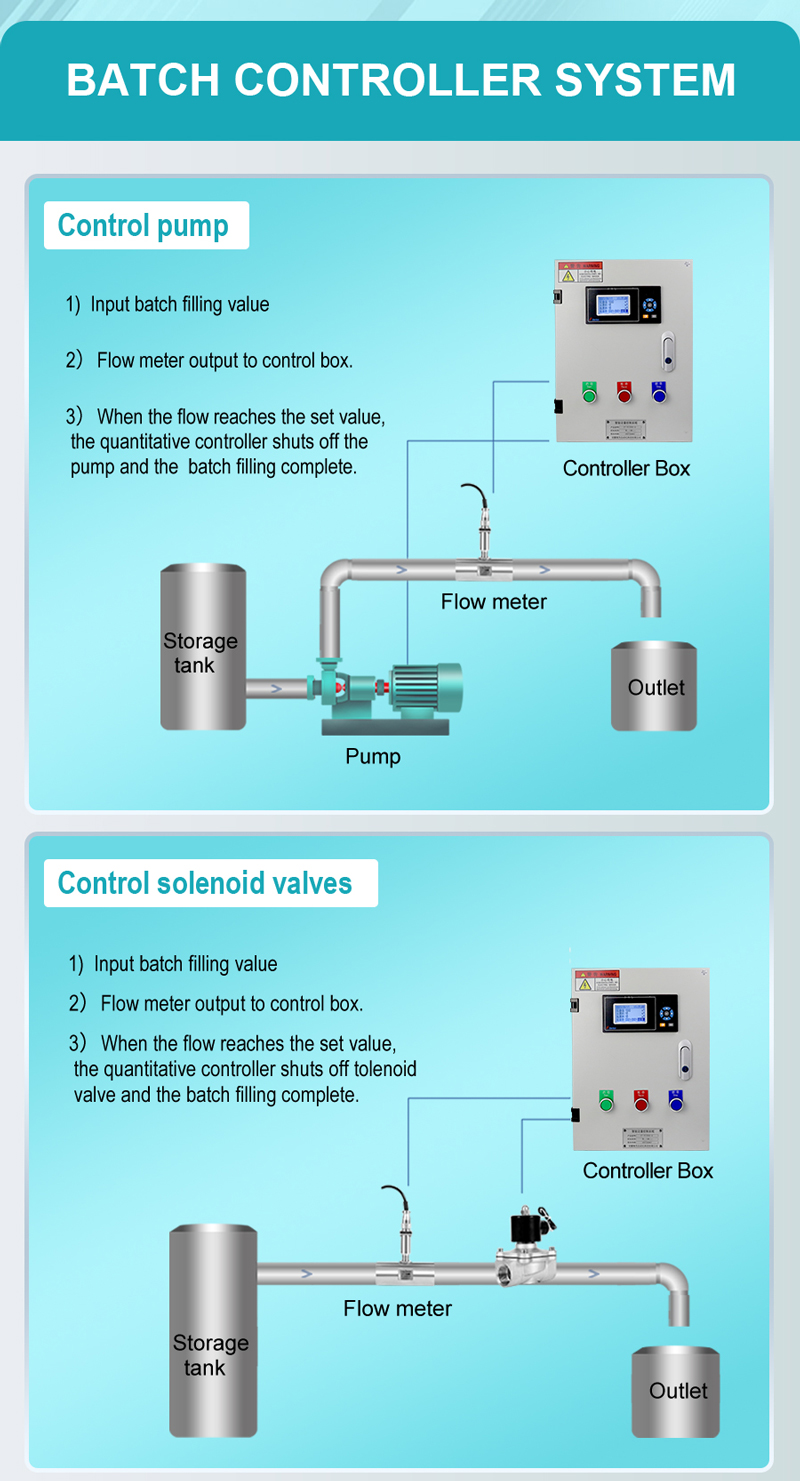

F31D Batch Controller for Flow Meter Batch Controller

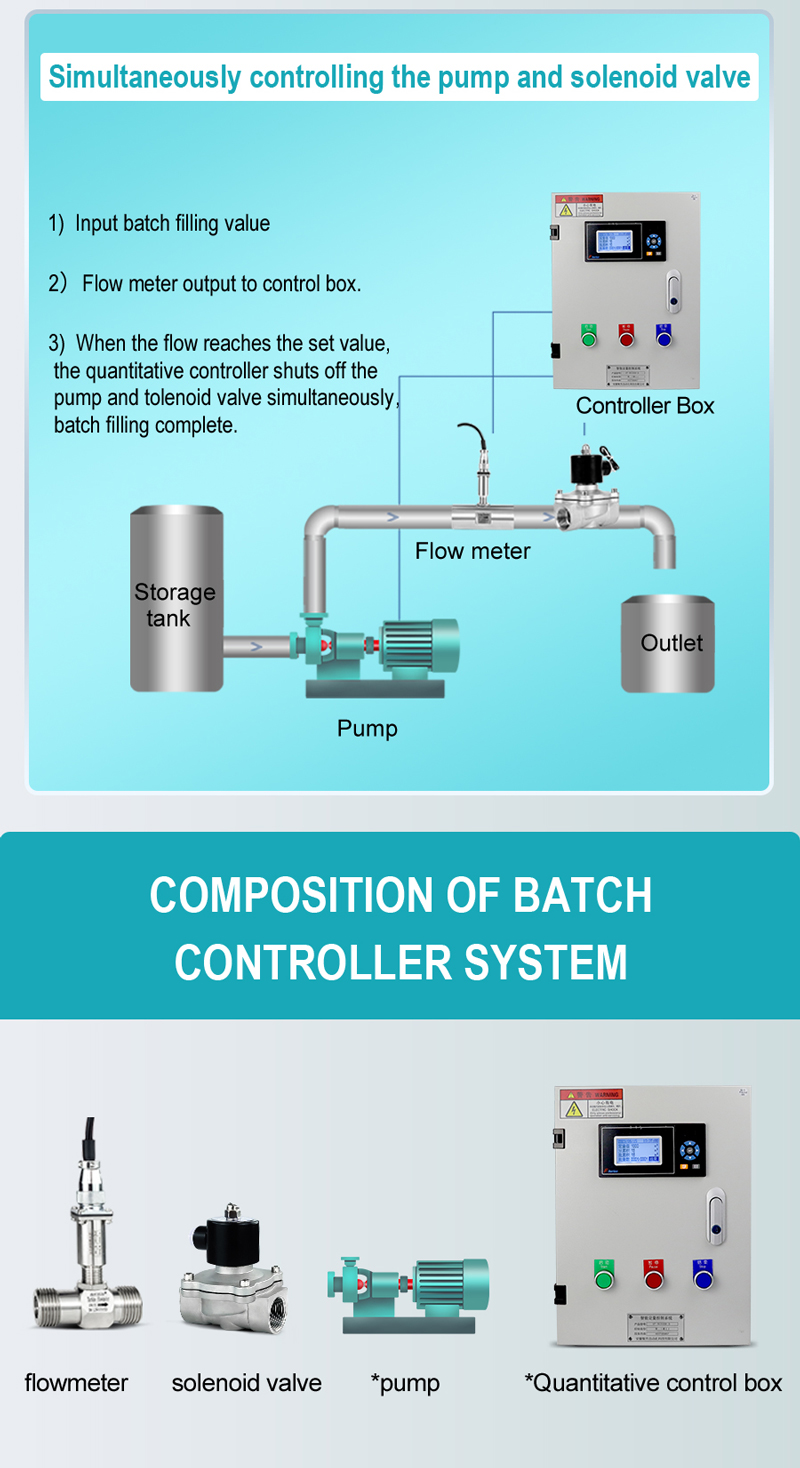

F31D Batch Controller for Liquid Batch Controller
