L'applicazione e la pratica dei misuratori di portata nella produzione chimica


The Application and Practice of Flowmeters in Chemical Production


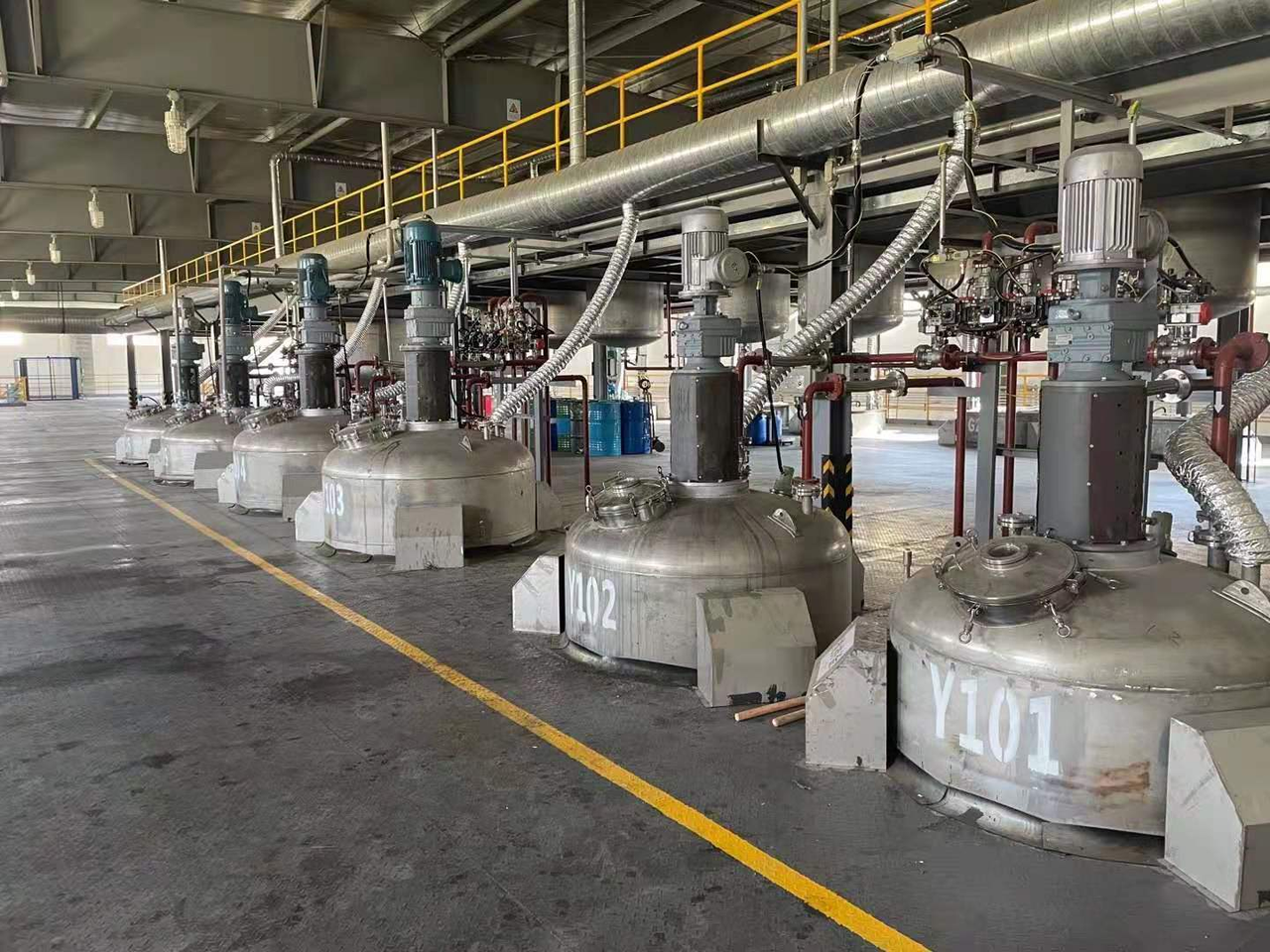

nel sistema di controllo automatico ad anello chiuso del prodotto chimico produzione, la pressione, il livello del liquido, la temperatura e la portata sono comunemente note come i quattro parametri di processo core. Tra di loro, il parametro della portata determina direttamente la precisione del rapporto reactant, l'efficienza del consumo energetico e la stabilità della qualità del prodotto. Come dispositivo chiave per il monitoraggio dei parametri del flusso, il misuratore di portata è come un "monitor a impulsi" in una linea di produzione chimica. La sua precisione di misurazione e la stabilità operativa hanno un impatto diretto sulla sicurezza della produzione, sulla conformità ambientale e sui vantaggi economici. Questo articolo parte dalle esigenze dell'industria chimica e analizza automaticamente il valore centrale, i tipi tradizionali e i punti chiave dell'applicazione a processo completo dei misuratori di portata.

i requisiti principali per i misuratori di portata in scenari di ingegneria chimica

la diversità dei media e la difficoltà delle condizioni di lavoro nella produzione chimica impongono requisiti rigorosi sui misuratori di portata, che possono essere sintetizzati in tre esigenze principali:

1.1 di adattabilità della precisione: i requisiti di precisione cambiano in modo significativo in diversi scenari. In scenari di livello metrologico come la liquidazione commerciale e la contabilità delle emissioni di carbonio, è necessaria una precisione di ± 0.2% FS a ± 0.5% FS, mentre in scenari di livello di controllo come il controllo dell'alimentazione del reattore, una ripetizione di ± 0.1% FS e una velocità di risposta inferiore a 500ms sono evidenziati. Ad esempio, nella produzione di ammoniaca sintetica, anche una leggera deviazione nella portata del gas grezzo può portare a una riduzione del tasso di conversione, ed è necessario per il misuratore di portata per mantenere un funzionamento stabile e ad alta precisione a lungo termine.

1.2 tolleranza delle condizioni di lavoro: i mezzi chimici hanno spesso proprietà corrosive e ad alta viscosità. Le condizioni di lavoro includono principalmente alte temperature e alta pressione (ad esempio, la temperatura dell'olio a trasferimento termico può raggiungere 350 ℃ e la pressione dei recipienti di reazione supera 10mpa) e in alcuni scenari, c' è il rischio di infiammabilità ed esplosione. Il misuratore di portata è necessario avere il grado antideflagrante corrispondente (come il tipo intrinsecamente sicuro ExiaIIC T6 o il tipo antideflagrante ExdIIC T6) e la resistenza agli agenti atmosferici del materiale.

1.3 compatibilità del sistema: deve supportare i protocolli di comunicazione industriale come HART e Modbus e essere integrato senza soluzione di continuità nei sistemi di controllo DCS/SCADA per ottenere il caricamento in tempo reale dei dati di flusso, monitoraggio remoto e controllo ad incastro con attuatori come valvole, fornire supporto dati per l'ottimizzazione della produzione.


The Application and Practice of Flowmeters in Chemical Production


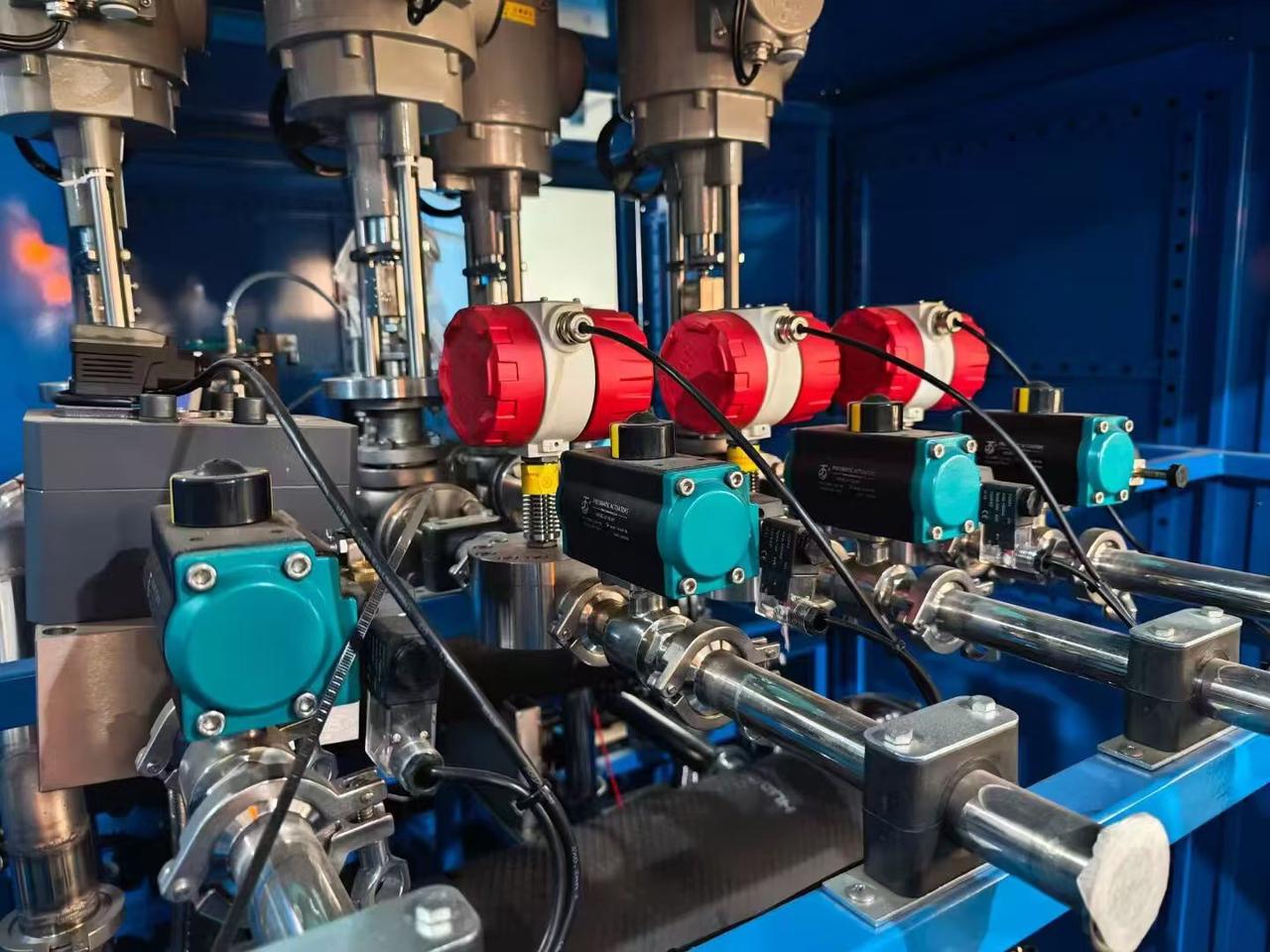

2. Punti chiave per l'applicazione a processo completo di misuratori di portata

il funzionamento preciso dei misuratori di portata si basa sul controllo completo del "selezione-installazione-manutenzione-calibrazione". Qualsiasi sorveglianza in qualsiasi collegamento può portare a misurazioni di deviazione e anche a causa di incidenti di produzione.

la selezione richiede la creazione di un sistema di valutazione: in primo luogo, definire chiaramente i parametri chiave come il tipo medio (liquido/gas/liquami), conducibilità e viscosità; In secondo luogo, conferma la temperatura, il campo di pressione e i requisiti antideflagranti; Ad esempio, nel sistema di demineralizzazione dell'acqua della caldaia di una particolare azienda di potenza, la selezione iniziale dei misuratori di portata a vortice ha portato a misurazioni di deviazione a causa di sezioni di tubi dritti insufficienti. Dopo la sostituzione con i misuratori di portata a Coriolis senza il requisito per le sezioni di tubi diritti, la precisione della diluizione chimica è stata migliorata in modo significativo e il costo chimico è stato ridotto del 30%.

2.2 calibrazione della manutenzione: la garanzia per un funzionamento stabile

la manutenzione giornaliera dovrebbe essere portata in modo diverso in base al tipo di flussometro: per misuratori di portata a vortice, pulisci il generatore a vortice ogni tre mesi; pulisci la superficie del rivestimento ogni sei mesi; Il ciclo di calibrazione dovrebbe essere abbinato agli scenari applicativi. Per gli scenari di livello metrologico, la calibrazione dovrebbe essere realizzata una volta ogni sei mesi, mentre per gli scenari di livello di controllo, dovrebbe essere fatta una volta all'anno. La calibrazione adotta il metodo di calibrazione del flusso reale, copre i tre nodi chiave del 10%, 50% e il 90% del campo di misurazione, per garantire che il errore di linearità sia ≤ 0.5% FS.

3. Casi di applicazione pratica: dal problema alla soluzione

una specifica impresa di produzione di sintesi di ammoniaca una volta affrontato il problema del rapporto non stabile di gas grezzo (idrogeno e azoto), che ha portato a un tasso di conversione dell'ammoniaca del solo 82% e un consumo energetico piuttosto elevato. Dopo l'indagine, è stato scoperto che il misuratore di portata a pressione differenziale originariamente utilizzato aveva un errore di misurazione di ± 2.5% a causa della compressione del gas, che non potrebbe soddisfare il requisito di rapporto preciso di 1:3.

soluzione: sostituire con un misuratore di portata a vortice. Questo tipo ha ottimizzato l'algoritmo di compensazione della temperatura e della pressione per i supporti del gas, migliora la precisione di misurazione a ± 0.8%. Adotta una doppia struttura a vortice e materiali in lega di smorzamento, resiste efficacemente all'interferenza della vibrazione della tubazione. Allo stesso tempo, i dati di flusso sono collegati al sistema DCS tramite il protocollo Modbus per ottenere un controllo ad incastro con la valvola di alimentazione. Quando la deviazione del flusso supera ± 0.5%, l'apertura della valvola viene regolata automaticamente. Dopo la trasformazione, la precisione del rapporto del gas grezzo è stata stabile entro ± 0.3%, il tasso di conversione dell'ammoniaca è aumentato al 89% e il costo del consumo energetico annuale è stato ridotto di circa 1.2 milioni di yuan.

4. Risultato: la direzione di aggiornamento intelligente dei misuratori di portata

con la trasformazione dell'industria chimica verso "produzione intelligente", i misuratori di portata vengono aggiornati da dispositivi di misurazione singoli a terminali integrati di "rilevamento-analisi-diagnosi". In futuro, i misuratori di portata intelligenti con comunicazione wireless, manutenzione predittiva (previsioni dei guasti attraverso i dati di vibrazione e temperatura) e le capacità di calcolo dei bordi saranno mainstream. Combinati con piattaforme Internet industriali, realizzano una gestione completa del ciclo di vita dei dati di flusso, fornendo un supporto più solido per un controllo preciso e il risparmio energetico e la riduzione del consumo nella produzione chimica.
