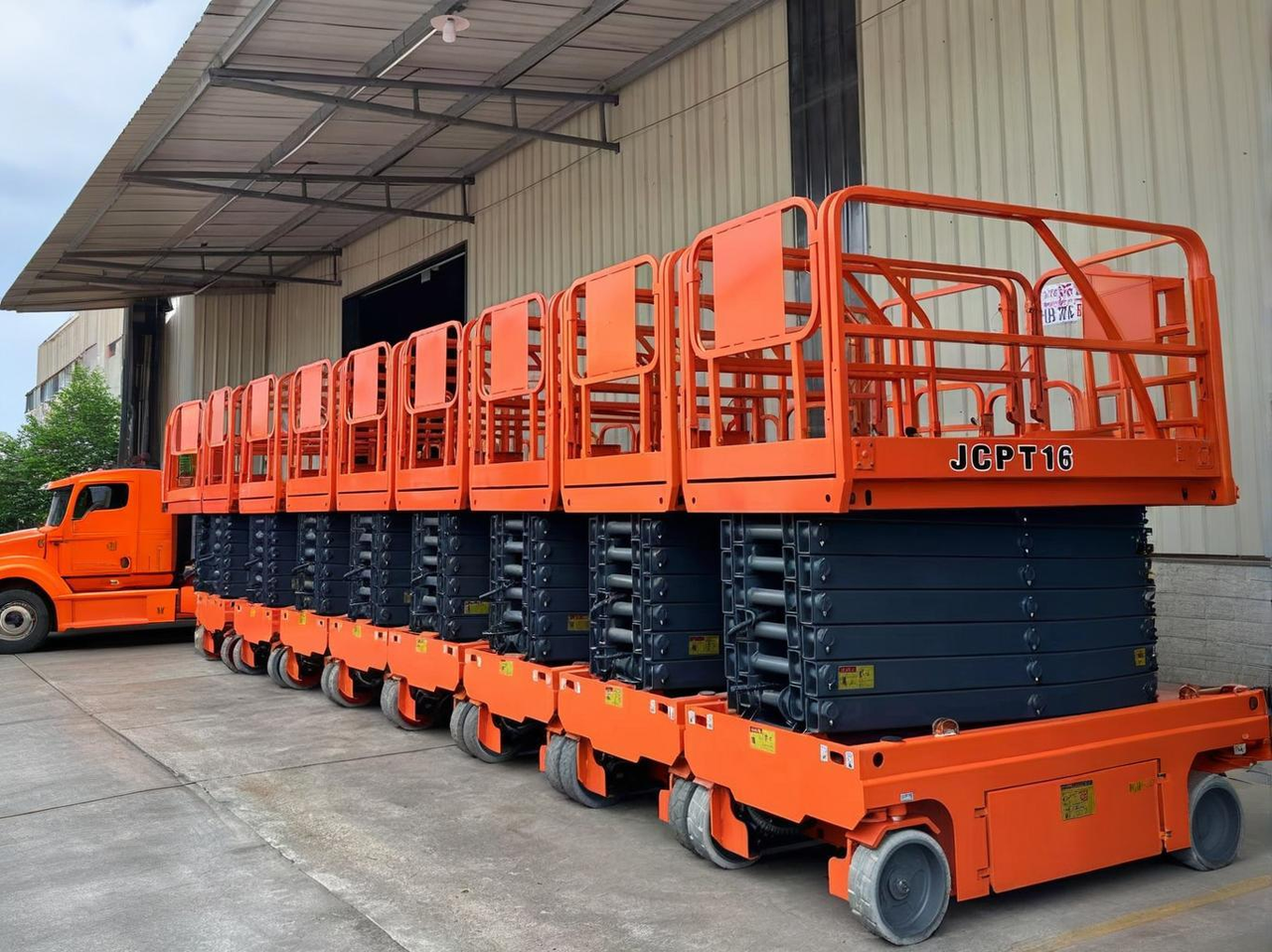

Componente fondamentale nei settori delle costruzioni, della produzione di energia e della logistica, il funzionamento sicuro e stabile delle piattaforme aeree influisce direttamente sulla sicurezza del personale e sull’efficienza dei progetti. Questo equipaggiamento si avvale principalmente di un sistema idraulico per azionare il sollevamento della piattaforma; le variazioni della pressione del sistema idraulico riflettono direttamente lo stato di funzionamento dell’attrezzatura: sovraccarichi, perdite o usura dei componenti si manifestano tutti sotto forma di anomalie di pressione. Trasmettitori di pressione, come componenti di base per la cattura di segnali di pressione, sono diventa essenziali per il monitoraggio delle operazioni e la diagnosi dei guasti nelle piattaforme di lavoro aereo. Questo articolo analizza l'applicazione pratica dei trasmettitori di pressione nelle piattaforme di lavoro aereo da quattro dimensioni: principio di funzionamento, valore dell'applicazione, processo di applicazione core e punti di selezione e manutenzione.
1. Principio di funzionamento fondamentale: dal segnale di pressione ai dati riconoscibili
La funzione principale di un trasmettitore di pressione consiste nel convertire con precisione la pressione fisica del sistema idraulico in un segnale elettrico riconoscibile dal sistema di controllo industriale. Il suo processo di funzionamento segue la catena logica “rilevamento della pressione‑conversione del segnale‑ottimizzazione del segnale‑uscita standardizzata”, garantendo l’accuratezza e la stabilità della trasmissione dei dati.
Innanzitutto si ha la fase di rilevamento della pressione. La pressione dell’olio idraulico della piattaforma di lavoro elevabile viene trasmessa al diaframma di isolamento del trasmettitore tramite un’interfaccia filettata o una flangia. Il diaframma di isolamento impedisce all’olio idraulico di entrare direttamente in contatto con i componenti interni, trasmettendo al contempo la pressione senza perdite all’elemento sensore centrale grazie a un fluido di riempimento in silicone oil incomprimibile. Attualmente, la tecnologia di sensing più diffusa è quella piezoresistiva a base di silicio, il cui elemento centrale è un chip di silicio dotato di un ponte di Wheatstone. Sotto pressione, il chip subisce una leggera deformazione, determinando direttamente una variazione del valore di resistenza del ponte; alcune applicazioni ad alta precisione impiegano la tecnologia di rilevamento capacitivo, ottenendo la conversione del valore di capacità mediante le variazioni dello spazio tra gli elettrodi indotte dalla pressione.
Successivamente si passa alla fase di conversione e ottimizzazione del segnale. Le variazioni di resistenza o di capacità generate dall’elemento sensore vengono convertite in deboli segnali elettrici dell’ordine dei millivolt. Questo segnale è soggetto a interferenze dovute a fattori ambientali quali temperatura e vibrazioni e deve essere elaborato da un circuito di condizionamento del segnale: in primo luogo, amplificando il segnale debole fino a portarlo a un livello adeguato; in secondo luogo, utilizzando un sensore di temperatura integrato per compensare in tempo reale la deriva termica. eliminando l’impatto della temperatura ambiente sui dati; in terzo luogo, effettuando una calibrazione di linearizzazione per garantire una relazione strettamente proporzionale tra il segnale e la pressione; infine, completando le regolazioni del punto zero e del fondo scala per assicurare l’accuratezza delle misure.
Infine, lo stadio di uscita standard. Il segnale ottimizzato viene convertito in un segnale di corrente standard industriale 4-20 mA, il formato di uscita più comunemente impiegato nelle piattaforme di lavoro aeree. 4mA corrisponde alla pressione zero (che può essere regolata secondo necessità), mentre 20mA corrisponde alla pressione a fondo scala. I suoi vantaggi includono una forte immunità alle interferenze, la trasmissione su lunghe distanze fino a diverse centinaia di metri e la caratteristica per cui la corrente è pari a 0mA in caso di interruzione del circuito, il che facilita la diagnosi dei guasti. Alcune applicazioni a elevato livello di sicurezza utilizzano una modalità a doppia uscita con il protocollo HART, sovrapponendo un segnale digitale al segnale analogico per consentire la configurazione dei parametri e la trasmissione delle informazioni diagnostica.
2. Valore applicativo: doppio supporto per la garanzia della sicurezza e il miglioramento dell’efficienza
Nelle piattaforme di lavoro aeree, il valore applicativo dei trasmettitori di pressione si concentra in due scenari chiave: “monitoraggio in tempo reale e allerta precoce” e “diagnosi accurata dei guasti”, affrontando direttamente le criticità delle basse prestazioni e della rilevazione ritardata dei rischi nascosti tipiche delle ispezioni manuali tradizionali.
Dal punto di vista della sicurezza, il sovraccarico rappresenta uno dei rischi più gravi per le piattaforme aeree. Quando il trasmettitore di pressione è installato sul cilindro della braccia (cilindro di sollevamento), esso può rilevare in tempo reale le variazioni della pressione del cilindro: quando il carico sulla piattaforma di lavoro supera il valore nominale, la pressione dell’impianto idraulico oltrepasserà istantaneamente la soglia. Il trasmettitore invia immediatamente il segnale di anomalia al sistema di controllo, attivando un allarme acustico e visivo e interrompendo l’azione di sollevamento, così da prevenire incidenti da ribaltamento. Inoltre, durante la fase di avvio dell’impianto, il trasmettitore può effettuare un controllo iniziale della pressione del sistema idraulico. Se la pressione non riesce a raggiungere la soglia di avvio, ciò indica immediatamente una “perdita del sistema” o un’“insufficienza di potenza”, impedendo al macchinario di funzionare in condizioni difettose.
Dal punto di vista dell’efficienza, il trasmettitore di pressione consente una localizzazione e una previsione accurate dei guasti. La diagnosi tradizionale dei guasti richiede lo smontaggio dell’impianto idraulico, operazione che può durare ore o addirittura giorni; tuttavia, la curva di pressione registrata dal trasmettitore consente di individuare rapidamente la natura del guasto: se la pressione diminuisce lentamente e risulta inferiore al valore nominale, è probabile che si tratti di una perdita d’olio idraulico; Se la pressione presenta forti fluttuazioni ed è accompagnata da rumori anomali, potrebbe trattarsi di usura della pompa idraulica o di un blocco delle valvole. I dati ingegneristici mostrano che le piattaforme di lavoro aeree dotate di trasduttori di pressione registrano, in media, una riduzione del 70% dei tempi di diagnosi dei guasti e del 40% dei tempi di fermo macchina. 3. Processo applicativo principale: implementazione end-to-end dall’installazione alla diagnosi
L’applicazione dei trasmettitori di pressione nelle piattaforme di lavoro aeree richiede il rispetto di un processo completo che va dall’“installazione e taratura” al “monitoraggio in tempo reale”, fino alla “diagnosi dei guasti” e al “controllo di feedback”, garantendo l’attendibilità e l’affidabilità di ciascuna fase e adattandosi al complesso ambiente operativo delle attrezzature.
Il primo passo è l'installazione e la calibrazione. In considerazione delle caratteristiche di vibrazione delle piattaforme di lavoro aeree (frequenza di vibrazione compresa tra 10Hz e 2000Hz e accelerazioni fino a 20g durante il funzionamento), il trasmettitore deve essere dotato di una struttura di montaggio antivibrazioni, fissata all’uscita dell’olio del cilindro di varo dell’impianto idraulico o a un nodo critico del circuito idraulico principale. Evitare la prossimità a forti sorgenti di vibrazioni come pompe idrauliche. Dopo l’installazione, è necessaria la taratura in loco: applicare una pressione di 0MPa (punto zero) e di 35MPa (fondo scala standard) tramite una sorgente di pressione di riferimento, regolare la corrente di uscita del trasmettitore rispettivamente a 4mA e 20mA e compensare lo spostamento del punto zero dovuto alla posizione di installazione, garantendo che l’errore di misura sia contenuto entro ±0,5% FS.
il secondo passaggio è il monitoraggio in tempo reale e la trasmissione dei dati. Durante il funzionamento dell'attrezzatura, il trasmettitore raccoglie i dati della pressione idraulica ogni 100ms e lo trasmette al sistema di controllo di bordo tramite un segnale 4-20mA. Il sistema di controllo confronta i dati in tempo reale con soglie preimpostate (come la pressione corrispondente al carico nominale di 15MPa e la pressione di avviamento di 5MPa), E visualizza la curva di pressione in tempo reale sul pannello operativo, consente agli operatori di capire in modo intuitivo lo stato dell'attrezzatura. Per gli scenari operativi con equipaggio, alcune apparecchiature utilizzano trasmettitori a doppia uscita, un segnale per il monitoraggio e l'altro segnale complementare per l'autocalibrazione. Quando la deviazione tra i due segnali supera 5%, un allarme di guasto del sensore viene immediatamente attivato, soddisfa i requisiti del livello di sicurezza PLd.
il terzo passaggio è la diagnosi dei guasti e il controllo dei feedback. Quando si verifica delle anormalità della pressione, il sistema esegue l'elaborazione postica in base al tipo di anormalità: se si tratta di una sovrapressione istantanea (come una pressione di impatto di 100g a causa dell'apertura immediata della valvola), la funzione di protezione da sovraccarico del trasmettitore sarà scudo temporaneo del segnale di interferenza per evitare falsi allarmi; Se è una sovrapressione continua (superiore a 15mpa per 3 secondi), il sistema taglia immediatamente il circuito dell'olio di sollevamento e avvia la procedura di discesa di emergenza; se la pressione riduce continuamente (da 10MPa a 3MPa entro 5 minuti), viene classificata come una perdita idraulica, E viene rilasciato un allarme acustico e visivo e l'attrezzatura è bloccata. Tutti i dati anomali vengono conservati automaticamente per la risoluzione dei problemi più recenti. 4. Selezione e manutenzione: elementi chiave per adattarsi ai requisiti di scena
il complesso ambiente operativo delle piattaforme di lavoro aereo (alta temperatura, polvere, vibrazioni, interferenze elettromagnetiche) pone richieste speciali sulla selezione e sulla manutenzione dei trasmettitori di pressione, inciando direttamente sulla stabilità operativa delle apparecchiature.
la selezione dovrebbe essere focalizzata su quattro indicatori principali: primo, portata e capacità di sovraccarico, che devono coprire la pressione massima di esercizio dell'attrezzatura (di solito 0-35MPa) E avere una capacità di sovraccarico 2-3 volte per resistere a scosse di sovrapressione istantanee; Che richiede la certificazione di compatibilità elettromagnetica per evitare interferenze elettromagnetiche da dispositivi come convertitori di frequenza che riflettono la stabilità del segnale; È necessario selezionare trasmettitori miniaturizzati; Mentre i modelli a uscita singola possono essere utilizzati per piattaforme senza equipaggio per ridurre i costi. Si consiglia di ispezionare immediatamente il trasmettitore olio idraulico residuo mensile e pulito all'interfaccia per prevenire la deriva del segnale a causa dell'accumulo di polvere; eseguire la calibrazione ogni tre mesi utilizzando un calibratore portatile per controllare gli errori a punto zero e a scala intera; Focus sul controllo dei danni al diaframma di isolamento e all'invecchiamento dello strato isolante del cavo per garantire prestazioni stabili del sensore. Risultato
trasmettitori di pressione, come "nervo sensibile alla pressione" del sistema idraulico delle piattaforme di lavoro aereo, sono essenziali per il funzionamento sicuro dell'attrezzatura a causa della loro misurazione accurata e delle capacità di trasmissione stabili. Dalla logica di conversione del segnale del principio di funzionamento all'attivazione a catena completa del processo di applicazione e il controllo dettagliato della selezione e della manutenzione, ogni collegamento riflette la logica centrale della "tecnologia che si adatta alla scena." Le piattaforme di lavoro aereo si spostano verso aggiornamenti intelligenti, i trasmettitori di pressione saranno combinati con la tecnologia IoT per ottenere il monitoraggio remoto e la manutenzione predittiva, migliorare ancora la ridondanza della sicurezza delle apparecchiature e l'efficienza operativa.
