Misuratore di portata ad ultrasuoni vs misuratore di portata elettromagnetico: che è meglio per acqua e acque reflue?

la scelta tra un misuratore di portata elettromagnetico ad ultrasuoni e un misuratore di portata non è semplicemente una domanda su quale tecnologia è più avanzata. La scelta corretta dipende dal liquido, dal tubo, dalle condizioni di installazione, dall'obiettivo di misurazione e dalla strategia di manutenzione. Per ingegneri di processo, operatori di acqua e acque reflue, oem, integratori di sistemi, distributori e acquirenti industriali, il confronto dovrebbe iniziare con l'applicazione invece del nome dello strumento.

i misuratori di portata ad ultrasuoni utilizzano le onde sonore per determinare la velocità del flusso. I misuratori di portata elettromagnetici misurano i liquidi conduttivi utilizzando un campo magnetico attraverso il tubo di flusso e rilevano la tensione generata mentre il liquido si muove attraverso di esso.

come funzionano i misuratori di portata ad ultrasuoni ed elettromagnetici

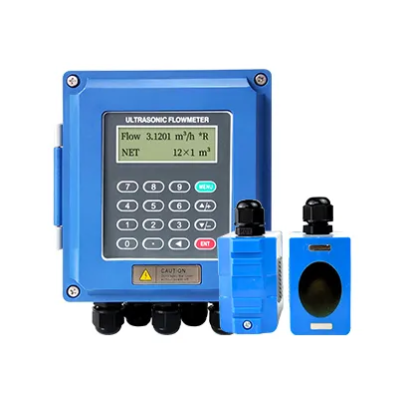

un misuratore di portata ad ultrasuoni transit-time invia segnali acustici attraverso il fluido e confronta il tempo di viaggio dei segnali in movimento con e contro il flusso. I sensori a morsetto sono montati all'esterno del tubo, consente di misurare senza tagliare la linea o contattare il liquido. Sono disponibili anche contatori ad ultrasuoni in linea.

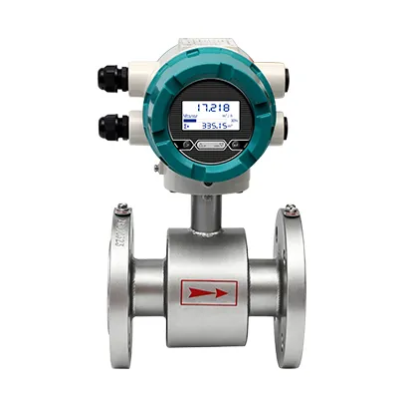

un misuratore di portata elettromagnetico, spesso chiamato un magmeter, utilizza la legge di Faraday dell'induzione elettromagnetica. Il liquido conduttivo passa attraverso il campo magnetico all'interno del sensore, gli elettrodi rilevano una tensione legata alla velocità del fluido. Il suo tubo di misurazione senza ostacoli normalmente crea una piccola perdita di pressione aggiuntiva e non contiene parti di misurazione in movimento.

differenza chiave nella compatibilità e installazione dei Media

la prima domanda di selezione è se il liquido è elettricamente conduttivo. I misuratori di portata elettromagnetici sono progettati per liquidi conduttivi come acqua, acque reflue, acidi, alcali e molti fanghi. Sono in genere non adatti per gas, vapore, idrocarburi e liquidi al di sotto della conduttività minima del modello. Può essere valutato per liquidi conduttivi o non conduttivi quando il fluido e il tubo trasmette efficacemente il segnale. La misurazione del tempo di transito funziona normalmente al meglio quando il liquido è abbastanza pulito. Le bolle in eccesso, i solidi sospesi, il ridimensionamento di tubi pesanti, le condizioni di rivestimento difficili o i dati di tubo non corrispondenti possono ridurre la qualità del segnale.

l'installazione è una nuova differenza principale. Un misuratore ad ultrasuoni A morsetto può essere montato all'esterno di un tubo esistente, che lo rende attraente per progetti di retrofit, test temporanei, audit energetici, condutture di grandi dimensioni, O luoghi in cui lo spegnimento del processo potrebbe essere difficile. Un misuratore elettromagnetico è normalmente installato in linea e richiede il lavoro di tubi progettati.

entrambe le tecnologie richiedono ancora una corretta installazione. Le prestazioni ad ultrasuoni dipende dal diametro del tubo, dallo spessore della parete, dal materiale, dal rivestimento, dalla spaziatura del sensore e dall'accoppiamento. I contatori elettromagnetici richiedono un tubo completo, messa a terra adatta, rivestimento compatibile e materiali per elettrodi e installazione secondo le suggerimenti del produttore.

confronto misuratore di portata elettromagnetico ad ultrasuoni vs

questa tabella è un punto di partenza piuttosto che un sostituto dell'applicazione Recensione. Diversi metodi e modelli di misuratori ad ultrasuoni hanno diversi limiti operativi, mentre i requisiti di conducibilità minimi possono variare tra i modelli di misuratori di portata elettromagnetici.

quando un misuratore di portata ad ultrasuoni è la scelta migliore

un misuratore di portata ad ultrasuoni è spesso pratico quando la conduttura non può essere aperta, il processo deve rimanere online o l'acquirente ha bisogno di una misurazione portatile. I sistemi a morsetto possono anche essere utili dove il contatto diretto con il liquido è negativo, Fornito il tubo e il fluido sono adatti per la trasmissione ad ultrasuoni.

le situazioni comuni includono:

• Retrofitting una linea d'acqua esistente senza tagliare il tubo

• rilevamento di diverse posizioni con un misuratore portatile

• controllo della pompa o della distribuzione-prestazioni di rete

• misurazione di tubi di grandi dimensioni dove è preferita l'installazione esterna

• conduzione di verifica temporanea o risoluzione dei problemi

il rischio principale è accettare che l'installazione a morsetto garantisce affidabile misurazione in ogni conduttura. Lo stato del tubo, la composizione del fluido, le bolle, i solidi e il posizionamento del sensore devono essere controllati prima della selezione.

quando un misuratore di portata elettromagnetico è la scelta migliore

un misuratore di portata elettromagnetico è spesso preferito per la misurazione permanente di liquidi conduttivi nel trattamento delle acque, acque reflue, lavorazione chimica, sistemi di movimentazione, dosaggio e utilità industriale dei liquami.

è particolarmente utile quando il liquido contiene solidi sospesi o quando l'applicazione richiede un tubo di misurazione senza ostacoli senza componenti rotanti. I materiali di rivestimento ed elettrodo devono essere selezionati in base alle condizioni chimiche e di temperatura del processo.

le situazioni comuni includono:

• monitoraggio continuo degli effluenti o degli effluenti

• misurazione del flusso chimico conduttivo

• tubazioni per acque reflue e fanghi

• riempimento o dosaggio di liquidi conduttivi

• integrazione permanente con un sistema di controllo di processo

la conducibilità deve essere verificata prima della selezione. Il tubo dovrebbe rimanere pieno e l'installazione dovrebbe evitare un forte trascinamento dell'aria, condizioni di tubo vuoto e messa a terra non adatta.

come selezionare la tecnologia corretta

un processo di selezione affidabile dovrebbe essere verificato:

• nome del liquido, conducibilità, solidi, bolle, viscosità e corrosione

• dimensioni del tubo, materiale, spessore della parete, rivestimento e condizione di corrente

• minimo, normale, E portata massima

• pressione di processo e temperatura

• precisione e rigidità necessarie

• spazio di installazione disponibile e accesso ai tubi

• se la linea può essere bloccata e modificata

• uscita, comunicazione, alimentazione, E requisiti di controllo

• se la misurazione è temporanea o permanente

tipo di fluido, condizioni di processo, I requisiti di precisione, le dimensioni del tubo e le restrizioni di installazione sono tra i principali fattori utilizzati nella selezione di una tecnologia di misurazione del flusso.

per acqua pulita in un tubo esistente che non può essere interrotto, la misurazione ad ultrasuoni a morsetto può essere il punto di partenza più forte. Per il monitoraggio permanente delle acque reflue conduttive o dei liquami, un misuratore di portata elettromagnetico può fornire una soluzione più diretta. Condividi il tuo mezzo, i dati del tubo, il campo di portata, le condizioni operative e le restrizioni di installazione in modo che la tecnologia adeguata può essere valutata intorno al processo effettivo.

domande più volte sui misuratori di portata ad ultrasuoni ed elettromagnetici

qual è la differenza principale tra un misuratore di portata elettromagnetico ad ultrasuoni e un?

un misuratore di portata ad ultrasuoni utilizza segnali acustici per determinare la velocità del fluido. Un misuratore di portata elettromagnetico utilizza l'induzione elettromagnetica e richiede quindi il liquido misurato per soddisfare i requisiti di conducibilità del misuratore selezionato.

può un misuratore di portata ad ultrasuoni misurare le acque reflue?

può essere adatto, ma il risultato dipende dal metodo di misurazione, dalla condizione del fluido, dai solidi sospesi, dalle bolle, dal materiale del tubo, dal rivestimento del tubo e dalla qualità del segnale. L'applicazione completa dovrebbe essere controllata prima di selezionare un misuratore ad ultrasuoni.

può un misuratore di portata elettromagnetico misurare l'acqua pulita? I misuratori di portata elettromagnetici possono misurare l'acqua pulita quando il liquido soddisfa il requisito di conducibilità minima del misuratore e il tubo di misurazione rimane pieno durante il funzionamento.

quale misuratore di portata è più facile da installare?

un misuratore di portata ad ultrasuoni A morsetto è di solito più facile da retrofit perché i suoi sensori sono installati all'esterno del tubo senza tagliare la conduttura. Un misuratore di portata elettromagnetico è normalmente installato in linea e richiede la modifica del tubo o l'installazione programmata.

quale tecnologia è più adatta per acque reflue e liquami?

i misuratori di portata elettromagnetici sono comunemente utilizzati per acque reflue conduttive, fanghi e liquami perché il tubo di misurazione non ha parti di misurazione mobili e può ospitare liquidi contenenti solidi sospesi. L'ingrandimento finale dipende ancora dal rivestimento selezionato, dai materiali dell'elettrodo, dalla conduttività, dalla temperatura e dalle condizioni di processo.

quali informazioni sono necessarie per selezionare il misuratore di portata destro?

fornire il nome del liquido, conducibilità se noto, diametro del tubo, materiale del tubo, spessore della parete, rivestimento, portata, pressione, temperatura, solidi o bolle, Precisione richiesta, segnale di uscita, immagini di installazione e se la tubazione può essere bloccata o modificata.
